Tema o Mini PC konfiguraciji često kreće od glavne komponente kada razmišljamo o novom računalu, a to je, naravno, novi procesor. Svake godine pratimo nove pomake u performansama, kao i ogromnim skokovima u efikasnosti za dobivanje tih performansi. Jedna od najfascinantnijih točaka tog omjera svakako su „APU“ procesori koje je popularizirao AMD, a dizajnirani su tako da osim procesorskih jezgri u jednom paketu imaju i solidnu grafičku komponentu, pa potencijalno kupci ne moraju odmah „skočiti“ u dugove kupujući i grafičku karticu koja danas košta kao i ostatak računala.
Smjestiti takvu konfiguraciju s AMD APU procesorom u kompaktan „Mini PC“ bila je jednostavna odluka. No, čitanjem specifikacija modernih Mini PC kućišta, poput Fractalovog za koji smo se odlučili, jasno je da se danas ne mora tražiti kompromis s performansama ako se odlučite za manji PC. Tu dolazi nova ideja, a to je opcija gdje kupujete Mini PC s AMD APU procesorom, a naknadno nadograđujete samu grafičku karticu, kada za to dođe trenutak. Zanimalo nas je hoće li vas ovakav put ograničiti u performansama jednom kada PC bude kompletan, pogotovo unutar vrlo kompaktnog kućišta s kojim lako možete prikriti stvarne mogućnosti svojeg gaming sustava. Pogledajmo tako što vam može ponuditi najmoderniji APU, ali i koji vas izazovi čekaju kod slaganja novog i modernog Mini PC sustava.
Tehnologija
Evolucija performansi
Moderni procesori mogu ponuditi iznenađujuće performanse, pogotovo kada ih uparite s pametno odabranim ostatkom hardvera.
Izlaskom novih grafičkih kartica na tržište vjerojatno ste, kao i mi, bili očarani njihovim cijenama koje je teško opisati kao pristupačne, pogotovo nakon iznosa koje su originalni proizvođači AMD i Nvidia najavili. No srećom, postoje drugi putevi do solidnog gaming iskustva, a naša ideja da kupnju računala razdvojimo na PC + GPU svakako otvara nove opcije kod kupnje novog sustava. Naime, samim izuzetkom grafičke kartice već ste umanjili budžet za oko 1.000 €, a krenete li putem integrirane grafike, i dalje dobivate iznimno impresivno računalo sa dovoljno snage za pokretanje ogromnog broja modernih igara. Možda nećete uživati u apsolutno kristalnom grafičkom iskustvu najmodernijih naslova, no smanjivanjem grafičkih detalja i te kako možete dobiti vrlo impresivne performanse, čak i na 1.440p rezolucijama. Pitanje je može li takav APU procesor osigurati nesmetan rad moderne grafičke kartice jednom kada upotpunite svoje računalo, pa smo zato u naš Mini PC dodali RTX 5080 grafičku karticu i ponovno prošli kroz sve testove. No, rezultate ovakvog testa teško je usporediti samo s APU procesorom, pa smo ga onda zamijenili s komparativnim „čistim“ AMD procesorom Ryzen 7 9700X i ponovno prošli sve testove da vidimo ukupne performanse. Tako se ovdje radi o high-end ključnim komponentama, no zaključke testa možete lagano prebaciti i na mid-range komponente.

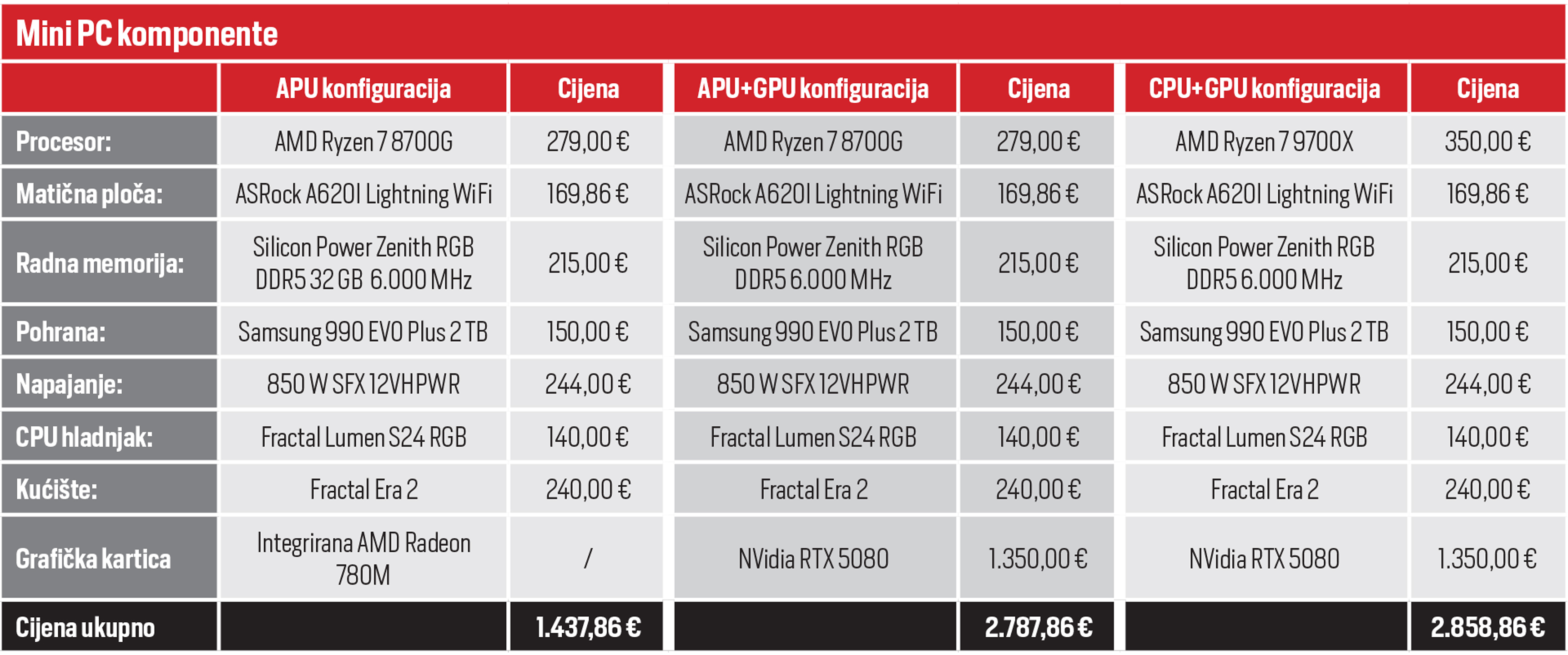

Opcija kupnje APU: procesora s naknadnom nadogradnjom iznimno je atraktivna jednom kada cijelu računicu stavite u tablicu s obzirom na cijene grafičkih kartica
AMD Ryzen 8700G APU
Zvijezda naše teme ovog puta je moderan APU od AMD-a koji koristi osam fizičkih Zen4 jezgri sa multithreadingom, pa dobivate 16 threadova sa radnim frekvencijama od 4,2 GHz, sve do 5,1 GHz. Maksimalna frekvencija na modernim procesorima ovisi o dosta čimbenika, no primarno je najbitnija kontrola temperatura jezgri procesora. Zato svakako savjetujemo kupnju solidnog AiO 240 mm hladnjaka (koristi 2x 120 mm ventilatore) i samim time kućište koje podržava takav hladnjak. Tradicionalni hladnjaci procesora generalno će imati solidne performanse, no AiO hladnjaci izbacuju toplinu procesora van kućišta, dok će klasični hladnjak tu toplinu izbaciti u kućište, a kompaktno mini kućište također limitira veličinu hladnjaka paralelno matičnoj ploči. Jednom kada je problem temperature riješen, procesor može držati osjetno bolje frekvencije za vrijeme rada, odnosno gaminga.
APU grafičke performanse: ponuditi će vam igriv framerate u online naslovima, kao i modernijim igrama sa skromnijim postavkama

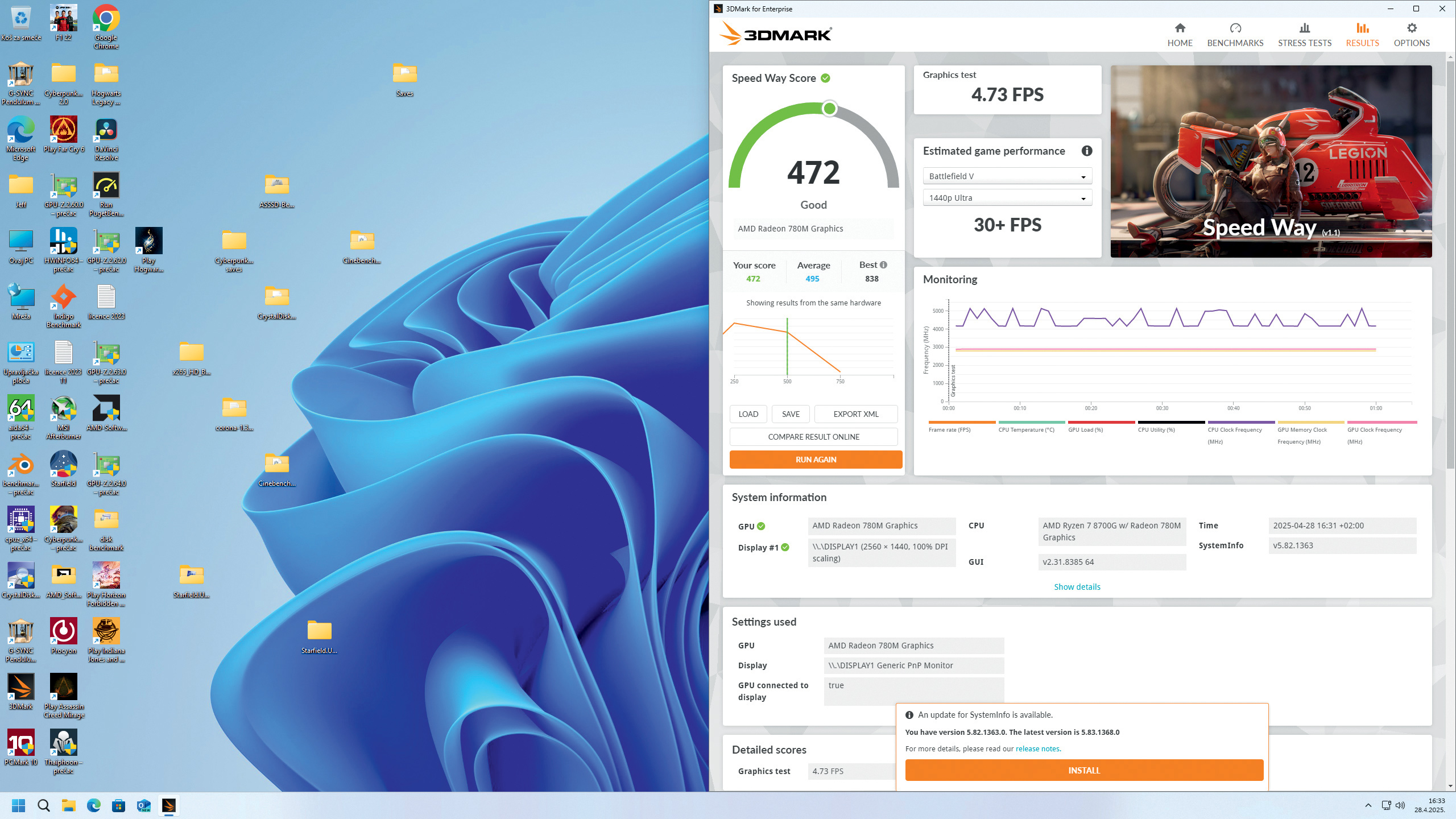

Benchmark testovi: pokazuju da APU procesori malo zaostaju za CPU verzijama, no kod gaminga na visokoj rezoluciji ta razlika se neće primijetiti
Pogledajmo sada samu APU konfiguraciju. Ryzen 8700G dolazi sa ukupnim TDP-om od 65 W, što uključuje rad procesora i grafičke kartice. Ovdje je efikasnost primaran cilj, pa je arhitektura procesorskih jezgri preuzeta sa Phoenix platforme koja je originalno namijenjena laptopima. Procesori laptopa tradicionalno također imaju grafičke komponente, no jednom kada cijeli paket povećate za klasično računalo bez limita hlađenja, dobivate vrlo solidan APU. Performanse samih jezgri procesora provjerit ćemo kroz gaming benchmarkove, no jedan jasan limit APU procesora je nešto manja količina „cache“ memorije unutar samog procesora koja se pokazala bitnom za one koji traže maksimalan frame rate unutar igara, te s ovim APU procesorom dobivate 16 MB L3 cache memorije. Mi smo ipak ciljali na 1.440p gaming i više rezolucije, pa jednom kada dodate grafičku karticu kojoj procesor neće biti ograničenje kod viših rezolucija poput modernih 1.440p ultrawide monitora, pitanje koje iz toga proizlazi jest može li grafička komponenta našeg APU-a isporučiti solidno gaming iskustvo na ovim rezolucijama? Već smo spomenuli da ne očekujemo maksimalnu kvalitetu svih postavki, no solidan frame rate je ipak bitna stavka, pogotovo ako slažete novo računalo. AMD Ryzen 7 8700G, kako smo već spomenuli, potiče iz mobilnih korijena, pa se koristi i mobilni grafički sustav, Radeon 780M. Radi na frekvenciji od 2.900 MHz, koristi 12 grafičkih jezgri sa 12 Ray Tracing jezgri, 32 ROP i 48 TMU komponenata. Također omogućuje i AI obradu podataka snage do 16 TOPS. Za dobivanje solidnih gaming performansi, bit će potrebno iskoristiti sve trikove, što uključuje i korištenje AMD FSR tehnologije koja koristi napredniji AI upscaling tako da grafička komponenta može renderirati igru u nižoj rezoluciji od vašeg monitora, a slika je onda povećana na veličinu vašeg monitora. Ovdje je poželjno koristiti Balanced postavke kako biste mogli postići 40-50 FPS-a pri 1.440p rezolucijama u online igrama. Kod ovakvih sustava, igranje sa grafičkim postavkama može vam uvelike pomoći, iako će vam trebati malo da dobijete idealne postavke s kojima ste zadovoljni. Online multiplayer igre generalno su optimizirane za ovakve performanse, pa vam neće biti teško postići 60 FPS gaming. Performanse će, naravno, ovisiti o implementaciji AMD FSR tehnologije, no danas dobar dio gaming naslova već ima takvu implementaciju. Kod APU gaminga također je poželjno igrati igre koje imaju optimizaciju drivera, što obično dolazi nešto kasnije nakon što igra bude lansirana, pa igranje najnovijih naslova često neće imati najbolje performanse, dok se ne izbaci kompatibilan driver. Drugim riječima, igranje na APU procesoru može se podijeliti na odlične performanse kod online multiplayer igara, dok će za ostale trebati malo kopanja po specifikacijama. Naši benchmarkovi koriste iste postavke kod APU i GPU + CPU testova kako bismo jasno prikazali razliku performansi, no konačan rezultat može biti bolji laganim spuštanjem kvalitete renderiranja i pogotovo sjena.

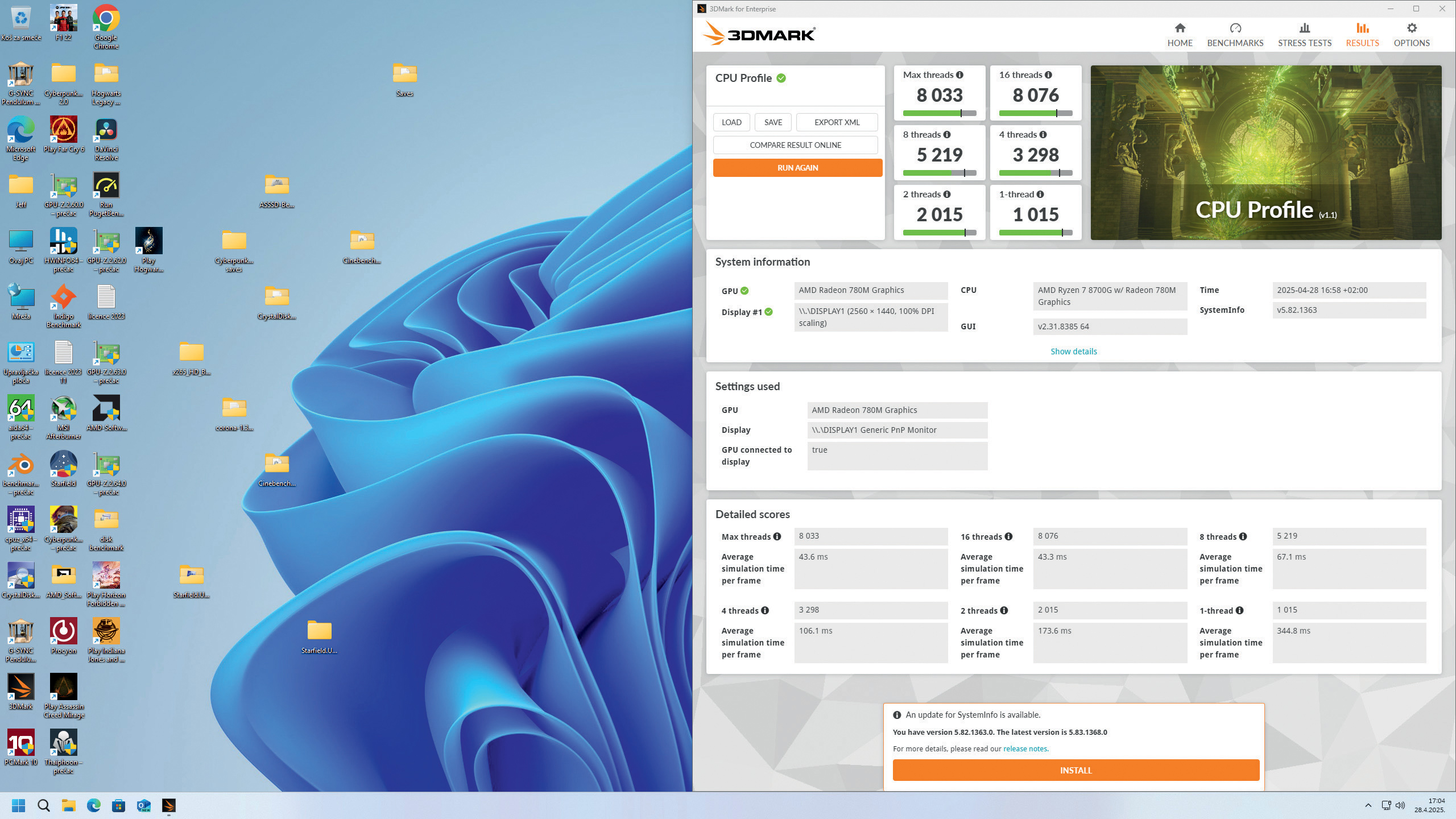

Procesorske performanse APU: sustava vrlo su slične standardnom procesoru u benchmarcima, a pogotovo u stvarnim zadacima. Prednosti punog procesora i dalje se vide, pogotovo u programima koji ih mogu iskoristiti
Nije sve u procesoru
Glavni izazov APU procesora je memorija. Grafičke kartice često koriste brzu dediciranu memoriju koja je fiksirana vrlo blizu grafičkog čipa i omogućuje iznimne brzine prijenosa podataka. No, kod procesora je u interesu modularnosti radna memorija odvojena te se može micati, što s druge strane limitira njene performanse. Sada na tržištu imamo DDR5 standard koji značajno mijenja strukturu i rad radne memorije, zajedno sa višim frekvencijama, što će svakako pozitivno utjecati na grafičke APU performanse. Iako ne bismo savjetovali kupnju premium radne memorije za ovakav sustav, solidan par radne memorije s oko 6.000 MT/s ili više, izvući će maksimum iz APU sustava. Imajte na umu da kod Intel i AMD sustava, za „otključavanje“ maksimalnog radnog takta morate ući u BIOS postavke računala i prebaciti rad radne memorije iz standardnog u XMP ili EOCP (ovisi i o matičnoj ploči kako će se zvati) te odabrati maksimalnu opciju, koja je generalno i otisnuta na proizvodu - poput, recimo, 6.000 MHz. S obzirom da procesor i grafička komponenta dijele radnu memoriju za rad, danas savjetujemo minimalno 32 GB radne memorije. Ako se odlučite za ITX ploču poput naše sa dva utora, svakako uzmite jedan „keks“ radne memorije od 32 GB kako biste u budućnosti računalo po potrebi mogli nadograditi sa dodatne 32 GB. Ako je jedna stvar ostala konstantna kroz godine rada sa računalima, onda su to potrebe računala za radnom memorijom koje konstanto rastu. Samo pisanje ovog teksta i par otvorenih web tabova troši ukupno 10 GB radne memorije, a imajte na umu da će vam multitasking često biti potreban.
Možda biste pomislili da je matična ploča također bitna, no s obzirom na 65 W TDP-a procesora, ne bismo savjetovali ništa više od mid-range matičnih ploča jer dok procesor omogućuje sve moderne overclocking tehnologije, realno iz njega nećete moći izvući performanse koje bismo nazvali isplativima. Sljedeći fokus investicije po nama je svakako kupnja dedicirane grafičke kartice.
Dodajmo Nvidia RTX 5080 u miks
Kako bi se povećala kompatibilnost komponenti, Nvidia sada na kompatibilne kartice dodaje „SFF“ kraticu kojom se garantiraju dimenzije kompatibilne s modernim mini kućištima koja, naravno, također podržavaju ovaj standard. Neće vam biti teško pronaći karticu ovih dimenzija jer se i dalje radi o karticama sa tri ventilatora na sebi, no nešto manjeg hladnjaka. Dok će ventilatori biti nešto aktivniji kada od kartice zahtijevate maksimum, sve lijepo stane u naš planirani paket koji je značajno kompaktniji od očekivanih modernih računala. RTX 5080 je najmodernija high-end kartica, a naš cilj je s ovakvom karticom vidjeti hoće li ju APU procesor osjetno limitirati u performansama. Dok par postotaka smatramo sasvim zadovoljavajućima, razlika od desetak posto ipak bi bila prevelika za preporuku ovog builda. Imajte na umu da jednom kada postavite dediciranu grafičku karticu, sav TDP od procesora može se prebaciti na same CPU jezgre te se on više ne mora boriti sa APU komponentom koja također prestaje generirati toplinu. Iako grafička kartica u ovakvom sustavu generira dosta topline, Mini PC poput Fractalovog Era 2 kućišta kojeg koristimo ima odličan sustav hlađenja, pa s AiO hlađenjem procesora nismo detektirali pad performansi radi grijanja niti nakon duljeg vrćenja benchmark stress testa. Ipak, ovaj mini PC ima četiri 120 mm ventilatora koji se brzo rješavaju topline. Imajte na umu da će ovakav sustav ipak biti nešto glasniji od velikih kućišta sa 140 mm ventilatorima koji istovremeno ne moraju tako agresivno raditi. Tako Mini PC build savjetujemo onima koji igraju sa slušalicama na ušima ili im, kao nama, buka ventilatora više nije problem. Ako želite testirati o čemu se radi, stavite ručno brzinu rada na svom trenutnom računalu na oko 50% snage i očekujte takav zvuk kada god krenete igrati. Što se samih performansi tiče, najbolje ih je usporediti pomoću tablice, no odmah ćemo vam reći da možete očekivati vrlo impresivne performanse. Testirali smo naš Mini PC APU + GPU build sa 1.440p i 4K rezolucijama u igrama, kao i na benchmarkovima te smatramo da je ovakav put do novog računala potpuno opravdan, gdje lako možete dobiti preko 100 FPS-a na najmodernijim naslovima, sa najboljim grafičkim postavkama. Ray Tracing tehnologija i dalje zahtijeva AI upscaling za veliki frame rate, a ovdje je sada potrebno koristiti Nvidia DLSS tehnologiju. Naravno, to ništa ne znači bez konkretnih testova. Zato smo na kraju naš AMD Ryzen 7 8700G procesor zamijenili novijim Ryzen 7 9700X procesorom. Ovo je novi procesor sa Zen 5 jezgrama, većom količinom cache memorije, no kao i naš APU koristi osam fizičkih jezgri koje multithreadingom dobivaju ukupno 16 threadova. Također ima TDP od 65 W, no radni takt mu doseže 5,5 GHz. Uz sve te specifikacije, rezultati gaming benchmarka su unutar dva FPS-a za 4K gaming, dok su oko 5% razlike kada se rezolucija spusti na 2.560 x 1.440 piksela. Drugim riječima, veće rezolucije grafički su zahtjevnije, pa većinu posla odrađuje grafička kartica i točne specifikacije procesora nisu toliko bitne, već se može više birati koju razinu CPU performansi trebate. Spuštanjem rezolucije ćete ipak vidjeti da dedicirani procesor vodi u performansama, pa za one koji inzistiraju i dalje igrati na 1.080p rezolucijama ipak savjetujemo i najbolji procesor kojeg se mogu dokopati.

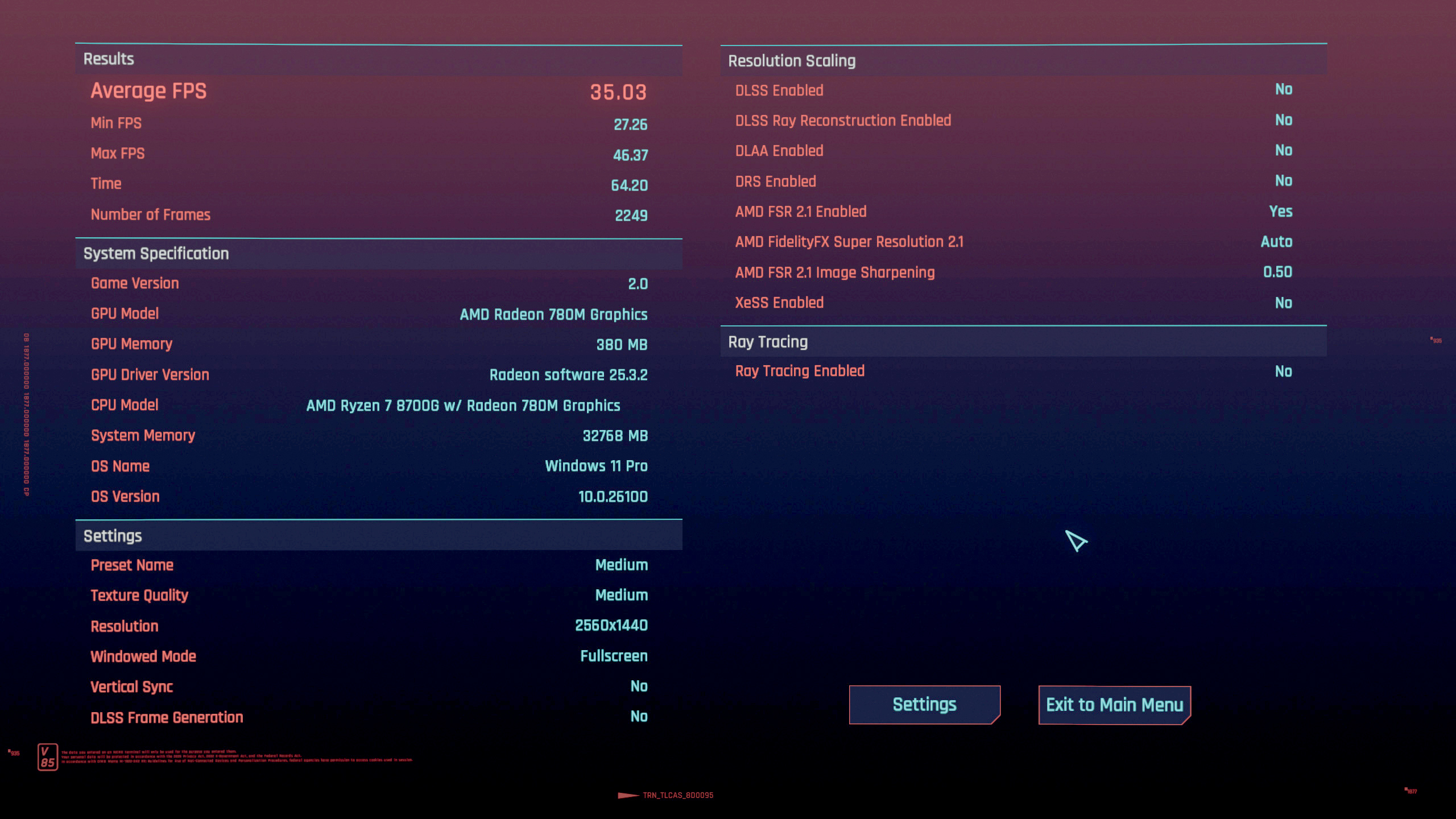

Sa srednjim postavkama i FSR tehnologijom: čak i Cyberpunk možete igrati na solidnih 35 FPS-a pri 1440p rezoluciji, što je framerate naše mladosti i smatramo da nudi solidne mogućnosti igranja za dobar dio igrača, ili do kupnje dedicirane grafičke kartice

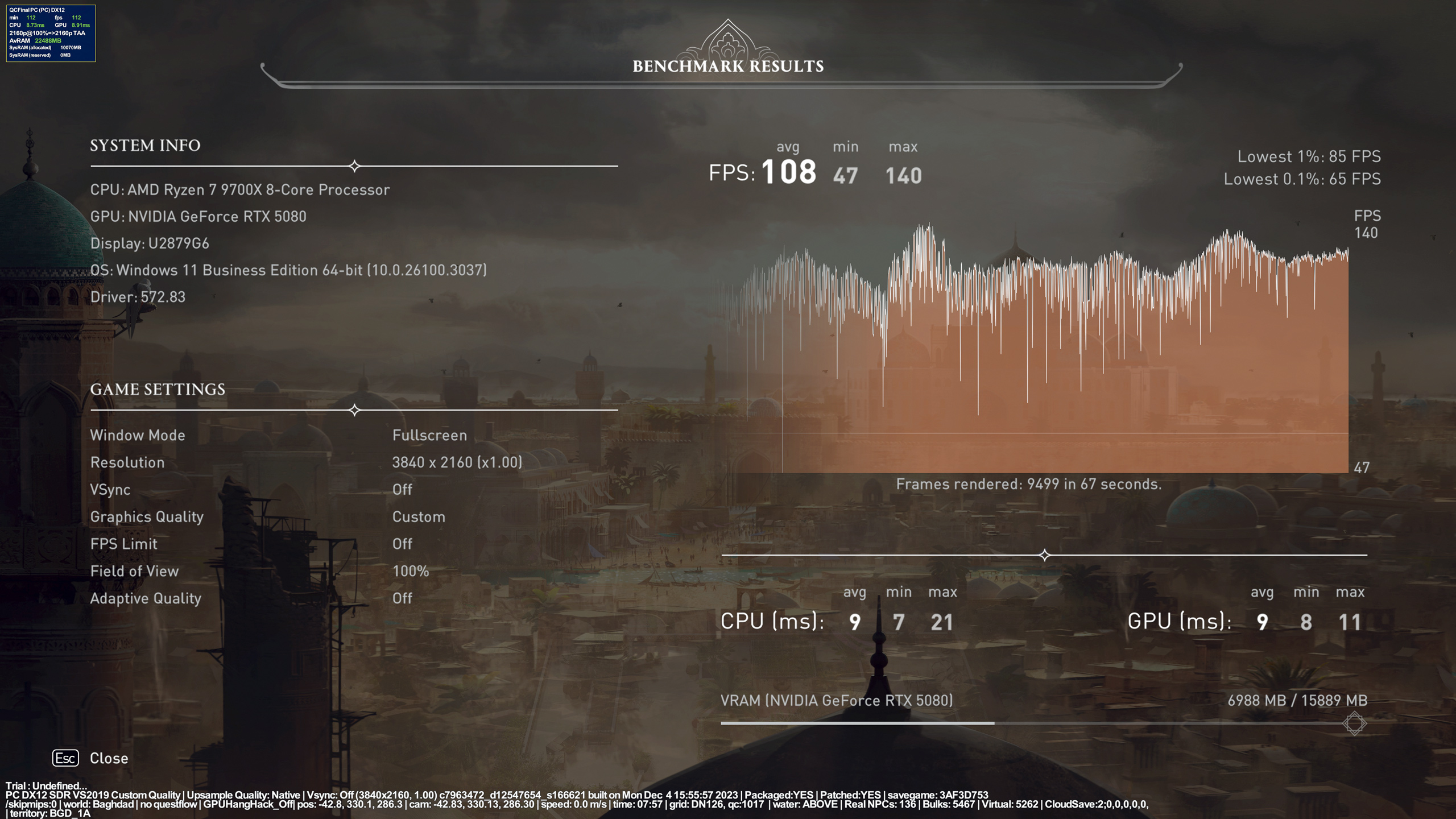

4K rezolucija: Kod ove rezolucije točne specifikacije procesora neće igrati bitnu ulogu s obzirom da će grafička kartica biti maksimalno opterećena te je APU smjer nadogradnje također solidna opcija, iako će APU teško tjerati 4K gaming za to vrijeme, pa savjetujemo spuštanje rezolucije u igrama na barem 1440p
Komponente
Ključan odabir
Prije bilo kakvog slaganja bitno je odabrati optimalne komponente uzimajući u obzir potencijalne bottleneckove, kao i vlastiti budžet, a tu su i limiti buduće nadogradnje.

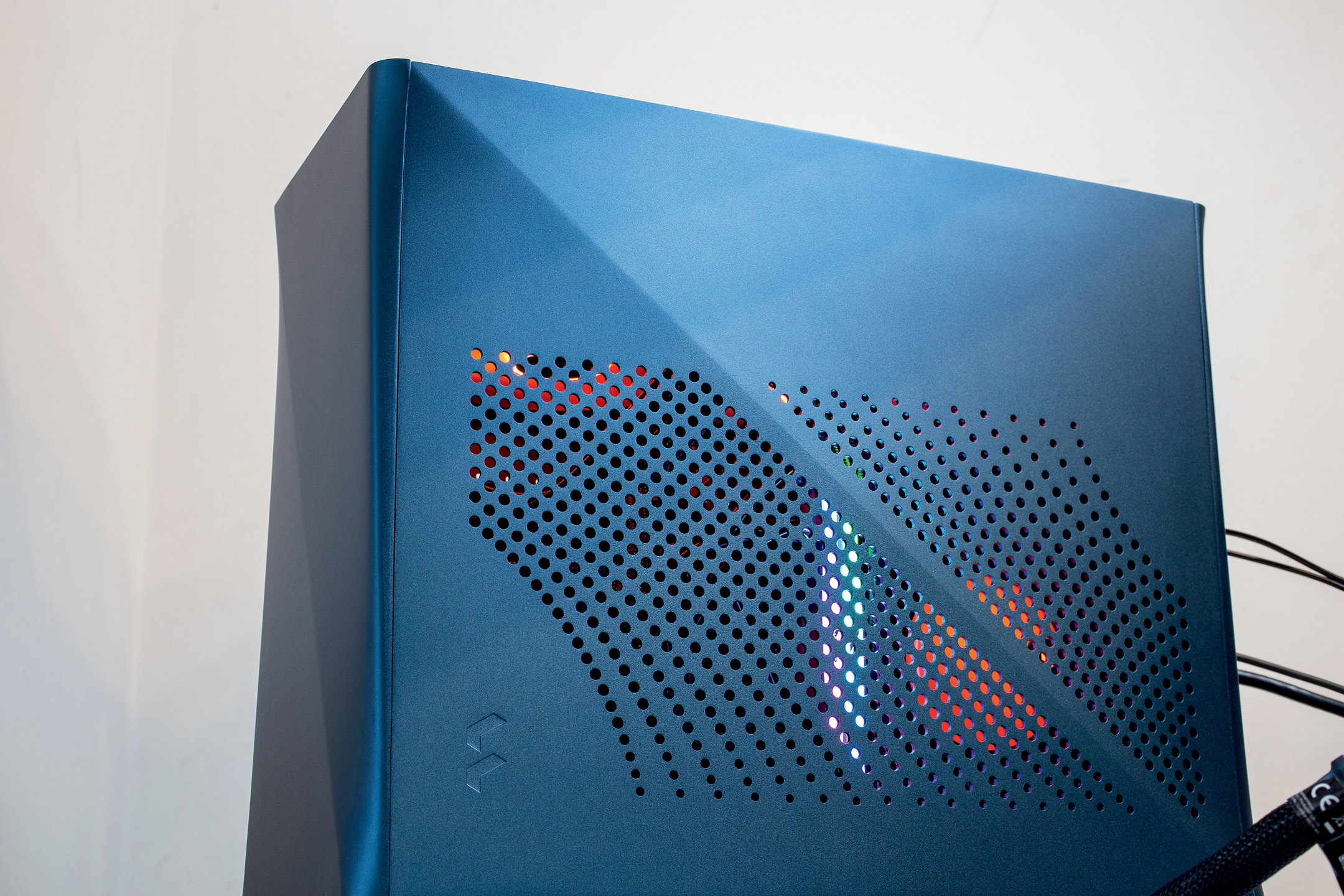

Kućište: Fractal Era 2
Dok kod klasičnih PC buildova kućišta često biramo od novca koji nam „ostane“, kada planirate nešto specijaliziraniji build, kućište je ipak prva stavka za koju se morate odlučiti. Fractal dugo radi s manjim kućištima te ih ima dosta u ponudi. Njihova Era serija osim kompaktnosti misli i na dizajn koji će se dobro uklopiti u moderan dom i sakriti istinu vašeg gaming PC-a. Era 2 je kućište za ITX ploče, no rasporedom i konstrukcijom omogućuje instalaciju najmodernijih grafičkih kartica koje čak nadilaze dimenzije SFF kartica. Naime, Nvidia je pokrenula SFF (Small Form Factor) program, pa ćete kupnjom ovih kartica sigurno imati kompatibilnost s modernim manjim kućištima. Kućište to postiže tako da dijeli unutrašnjost na dva dijela pregradom na koju se montira ITX matična ploča, a tik do nje stavljate i SFX napajanje koje također ima smanjene dimenzije. Iza matične imate velik prostor za grafičku karticu debljine do dva i pol PCIe utora. Čak se našlo mjesta i za klasični SSD disk, no za to trebate pomicati centralnu pregradu što vam limitira prostor za hladnjak procesora. Kućište se koristi solidnom količinom ventilatora jer dva 120 mm ventilatora s dna vuku svjež zrak, dok na vrhu imate prostor za još dva ventilatora da topli zrak brzo izbacuju van. Dok možete na procesor staviti hladnjak „na zrak“ u C-stilu, imat će ograničen prostor za cirkulaciju zraka. Zato savjetujemo da kao mi koristite 240 mm vodeno hlađenje koje će većinu procesora držati u optimalnim uvjetima bez problema. Dobivate i nešto I/O portova sprijeda, pri dnu, što vam odmah govori da je ideja ovo kućište držati na stolu, pogotovo zato jer bi na podu hvatalo puno više prašine.

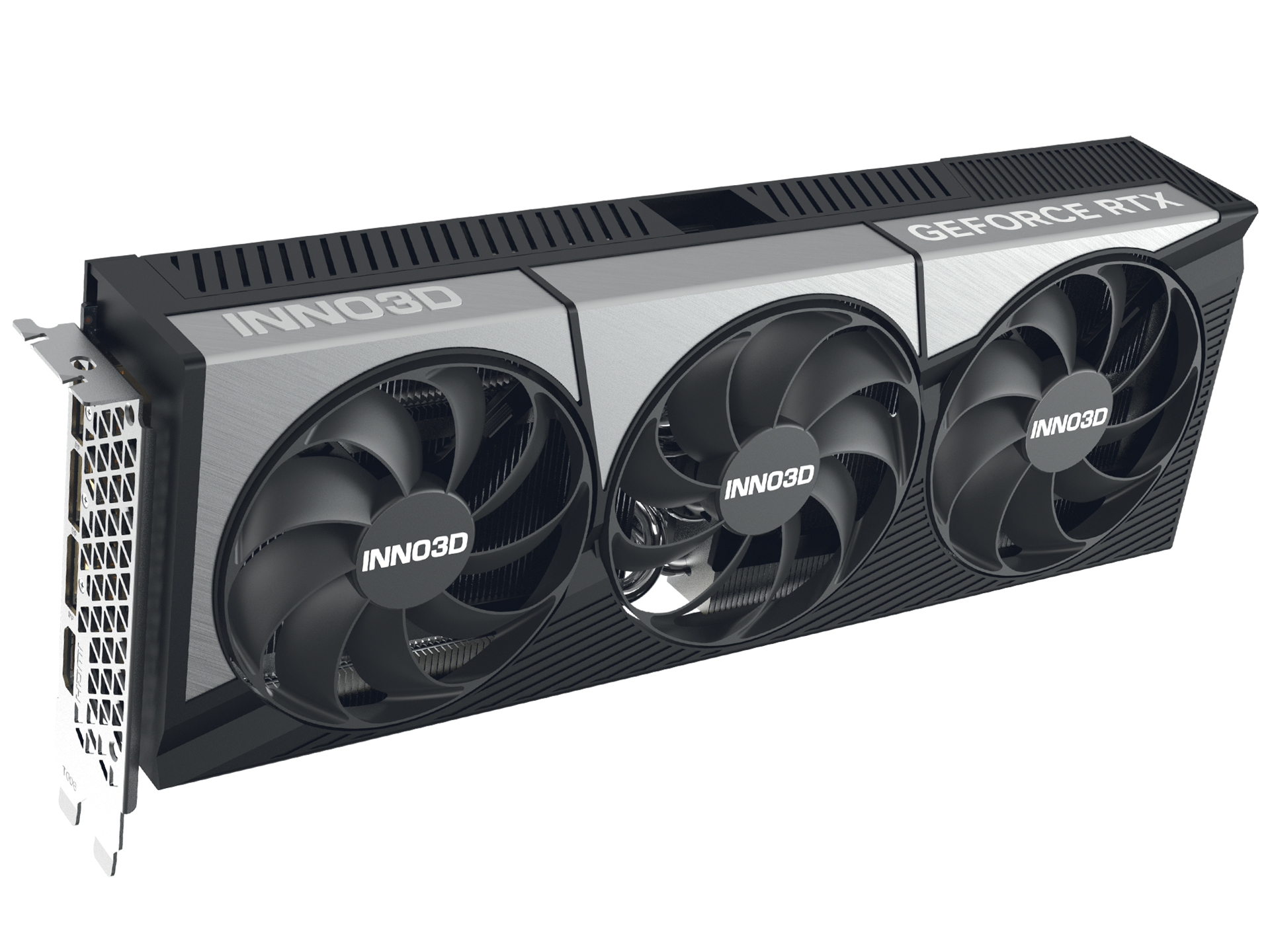

Grafička kartica: Nvidia RTX 5080
Kako bismo vidjeli limite mini PC builda, odlučili smo se za vrlo impresivnu RTX 5080 grafičku karticu koja dolazi sa SFF oznakom, pa odmah znamo da će sjesti bez problema u naše kućište, no svakako i dalje pogledajte dimenzije koje kućište podržava i koje kartica ima, jer se ipak radi o velikoj investiciji za takvu nezgodu. S karticom dobivate sve što vam treba za 4K gaming u narednih nekoliko godina bez ikakvih limita. Danas su moderne i druge rezolucije, što vam često omogućuje i dosta veći refresh rate, pogotovo s OLED zaslonima koje svakako preporučujemo. Kartica koristi 16 GB iznimno brze GDDR7 memorije i čak 10.752 CUDA jezgre za renderiranje u stvarnom vremenu. Danas je velik fokus i na RayTracing obradi, pa ovdje dobivate 84 moderne RT jezgre. Dok moderne grafičke funkcije dodatno otežavaju obrađivanje grafičkih podataka, AI Tensor jezgre zato imaju mogućnost renderiranu nižu rezoluciju podići na razinu vašeg monitora s poprilično uvjerljivim rezultatima, poput onih originalnih. Dok će mnogi biti skeptični, vaši rezultati uvelike će ovisiti o igrama koje igrate, kao i razini AI obrade za koju se odlučite, no sigurni smo da nećete ostati razočarani.
Dok uz karticu dobivate adapter za Nvidijin novi priključak napajanja na karticama, savjetujemo da se odlučite za napajanje koje već dolazi s takvim konektorom kako biste dosta uštedjeli na unutarnjem prostoru kućišta. S obzirom na konfiguraciju kućišta i mogućnosti modernih kartica da „propuste“ topli zrak kroz polovicu hladnjaka, većina modernih kartica neće imati problema s nešto skučenijim prostorom rada, no testirane limite vidjet ćete nešto kasnije.

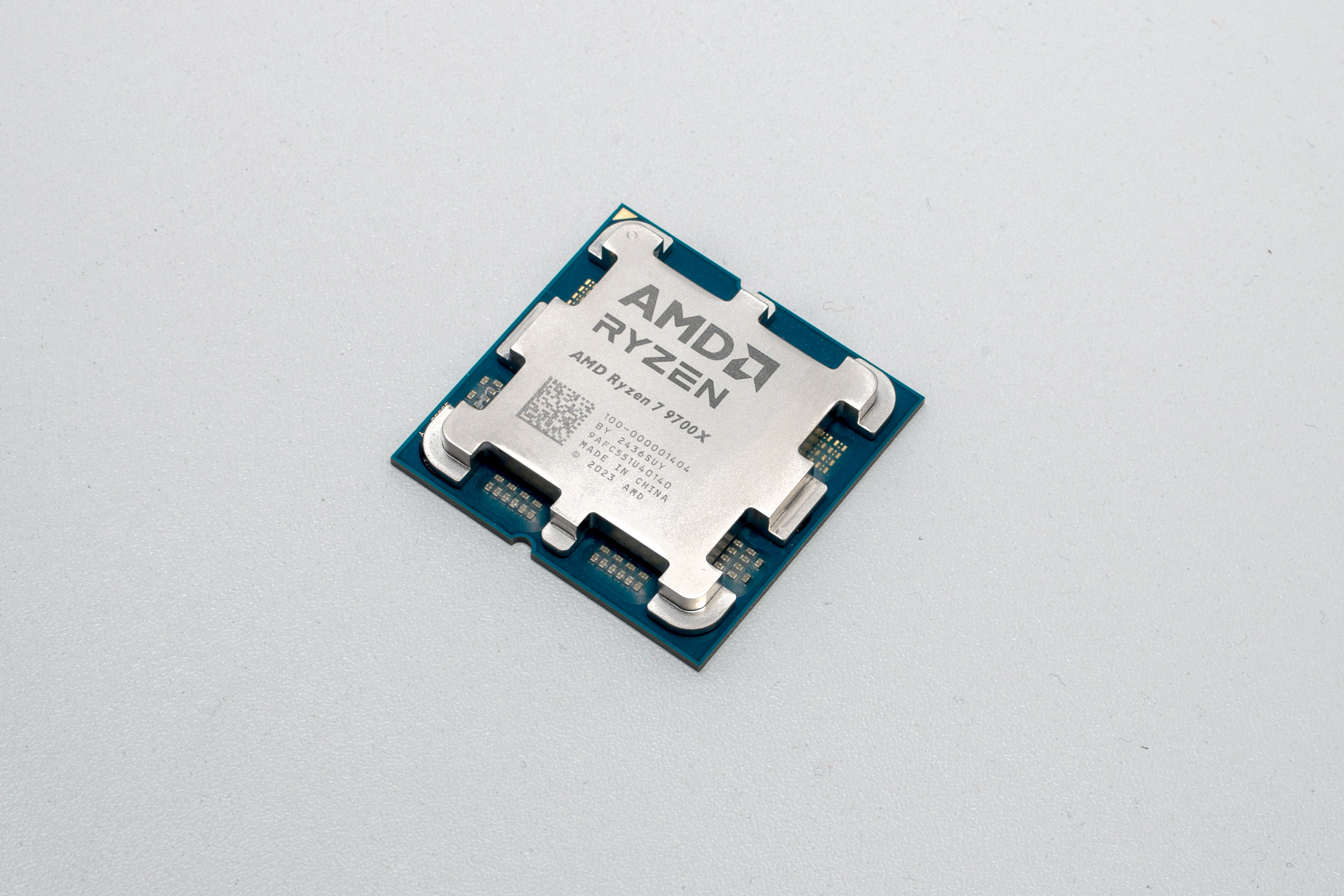

Procesor: AMD Ryzen 7 9700X
Dok je vrlo lako predložiti kupnju AMD-ovih X3D procesora, oni sa sobom nose i ogroman cjenovni premium, a neće svi dobiti pune benefite ove tehnologije. Ako koristite veće rezolucije monitora poput 4K ili ultrawide monitora, Ryzen 7 9700X ponudit će vam odlične performanse sa spomenutom RTX 5080 grafičkom karticom, pogotovo kada „navinete“ sve grafičke postavke. Smatramo da je isplativije uzeti solidno hlađenje kako bi sve funkcioniralo bez problema, nego skuplji procesor u ovom slučaju. Ryzen 7 9700X dolazi s osam aktivnih jezgri koje podržavaju multithreading za ukupno 16 threadova. Očekujte boost do 5,5 GHz, te su sve jezgre punog profila bez slabijih verzija. Jedan mali „trik“ je činjenica da je sam čip procesora pomaknut bliže dnu samog kućišta procesora, pa moderni vodeni hladnjaci koriste offset držače koji će glavni dio bakrene ploče hladnjaka pomaknuti prema dolje za najbolje moguće hlađenje. Moderni procesori konzumiraju manje energije za ove performanse te neće pretjerano zagrijavati hladnjak, pogotovo vodene verzije, što pak omogućuje stavljanje impresivne grafičke kartice u ovako kompaktno kućište. Procesor podržava brzine radne memorije do 5.600 MT/s, no s postavljanjem odgovarajućeg profila u BIOS postavkama za bržu memoriju možete dobiti dodatnu brzinu sustava, no neće se isplatiti pretjerivati s brzinama DDR5 memorije te smatramo da je uzimanje razumnog omjera cijene i brzine idealno u ovom slučaju.

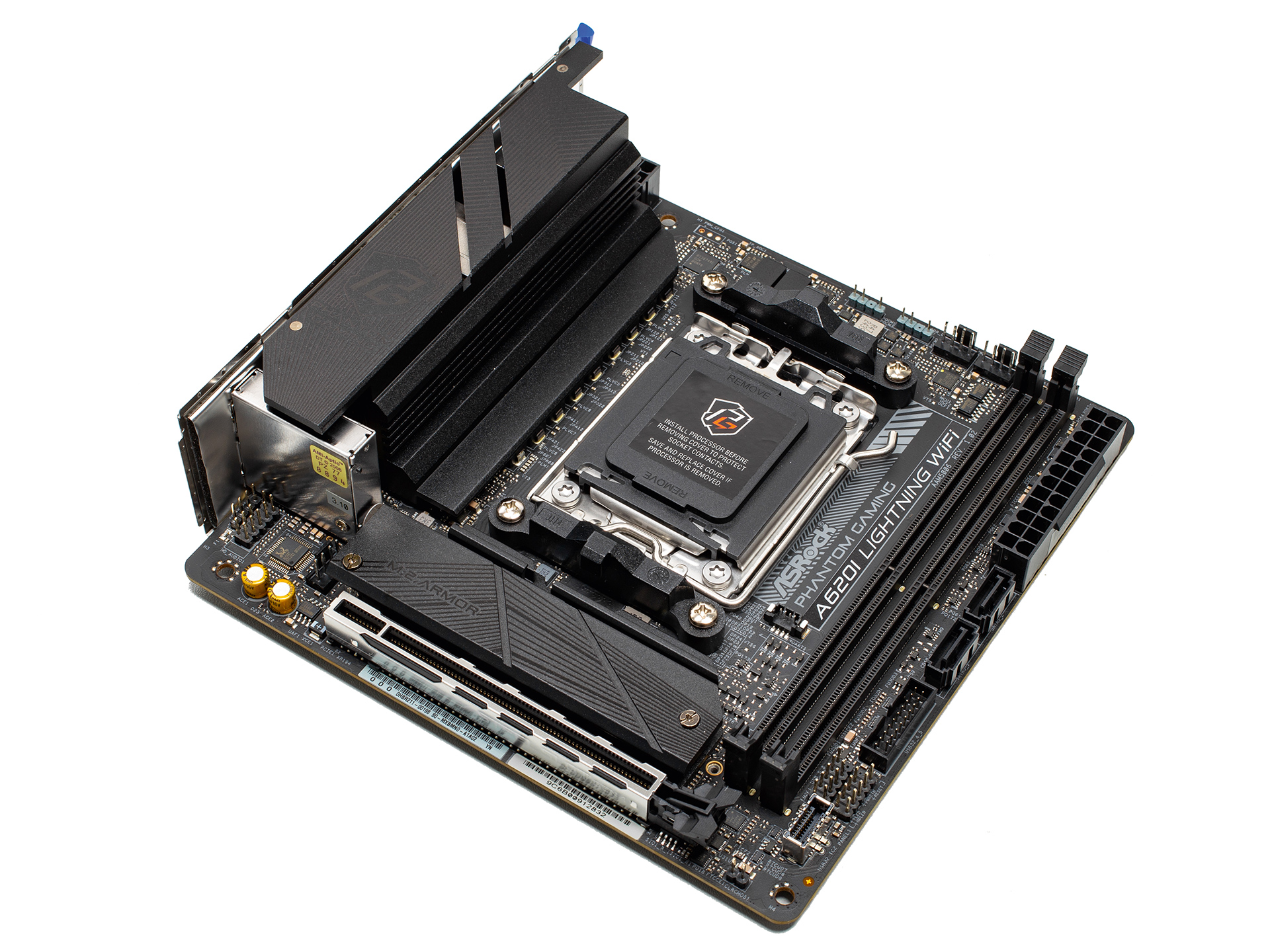

Matična ploča: ASRock A620I Lightning WiFi
Ključna komponenta ovakvog mini builda je i najmanji mainstream format matičnih ploča: Mini ITX. Kada gledamo same performanse, nećete imati problema, pogotovo ako odaberete 65 W procesor poput onog za koji smo se mi odlučili. Ovakvih ploča ima dovoljno i kod nas, no generalno se moraju naručiti, pa se čekaju oko tjedan dana. Za naše potrebe odabrali smo onu koja je bila odmah dostupna i nismo se razočarali mogućnostima, te će za gaming stroj svakako poslužiti. Riječ je o ASRock ploči s AMDA620 čipsetom koji generalno nudi manji broj USB portova i limitirano optimiziranje rada poput overclockinga, no s obzirom na sve, taj dio mogućnosti ne bismo dirali radi ograničenih opcija hlađenja jer bi rezultati u najbolju ruku bili nekoliko postotaka bolji za dosta skuplju matičnu ploču. Ova ploča zahtijeva 8-pinsko napajanje za procesor, a nudi solidan VRM pasivni hladnjak, dodatan hladnjak za M.2 SSD disk te tri izlaza za ventilatore. Ograničenja manje ploče su u tome da fizički podržava dva M-2 SSD diska, od kojih je jedan sa stražnje strane ploče i ima brzine do PCIe3 x4, dok glavni sprijeda podržava PCIe4 x4 specifikacije. Također imajte na umu da ploča podržava dva utora za radnu memoriju, pa na vrijeme uzmite dovoljno DDR5 RAM-a, po nama 64 GB. Podržava solidne brzine i tu nema problema, a vjerujemo da će oko 6.000 MT/s biti idealna brzina za ovakav build. Ploča već ima ugrađen WiFi6E modul, a straga imate i 2.5G mrežni izlaz te možete iskoristiti i puni benefit moderne optike.
RAM: Silicon Power Zenith RGB DDR5 6.000 MHz
Ovu memoriju koristimo na velikom broju testnih računala te se pokazala vrlo solidnom opcijom za Intel i AMD, sa brzinama do 6.000 MHz po pristupačnoj cijeni. Naš set ima i RGB detalje, no imajte na umu da dobar dio Mini PC kućišta nema vidljive proreze kroz koje biste se divili svojem buildu.
Dolaze kao set od 16 ili 32 GB za ukupno 32 ili 64 GB memorije. S obzirom da nemate opcije proširivanja kapaciteta na ovakvim pločama, savjetujemo da se odmah odlučite za veći kapacitet kako biste bili mirni kroz cijeli životni vijek računala.

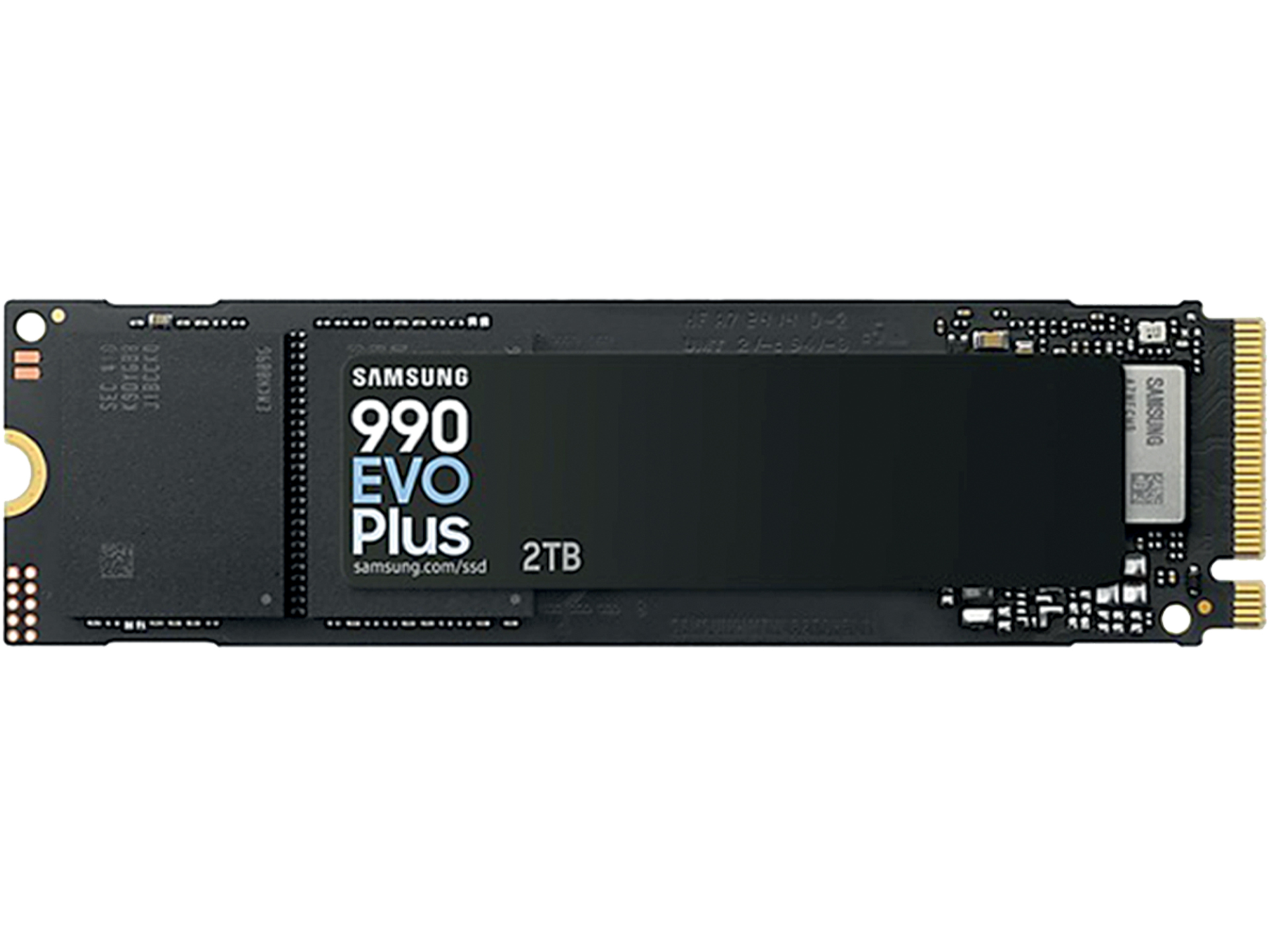

SSD: Samsung 990 EVO Plus 2 TB
Teško je reći koliko će vam prostora na novom računalu trebati, no danas 2 TB pohrane za gaming PC može biti solidna startna točka. Ova ploča ima i sekundarni konektor straga, no s malo sporijim performansama, pa možete uhvatiti i dobru ponudu za 4 TB model, kada vam zatreba dodatnog prostora, samo imajte na umu da baš najjeftiniji SSD diskovi bez cache memorije i RAM-a često nemaju dugi vijek trajanja, pa savjetujemo solidnu mid-range ponudu u svakom slučaju. Samsungovi diskovi koriste vlastite čipsete i pokazali su se solidnima za prosječnog korisnika i kroz dulji niz godina, bez žrtvovanja performansi. Dodatan pasivni hladnjak koji matična nudi osigurat će solidne performanse i kroz kontinuirani rad diska, za neometan gaming, kao i ostale zadatke.

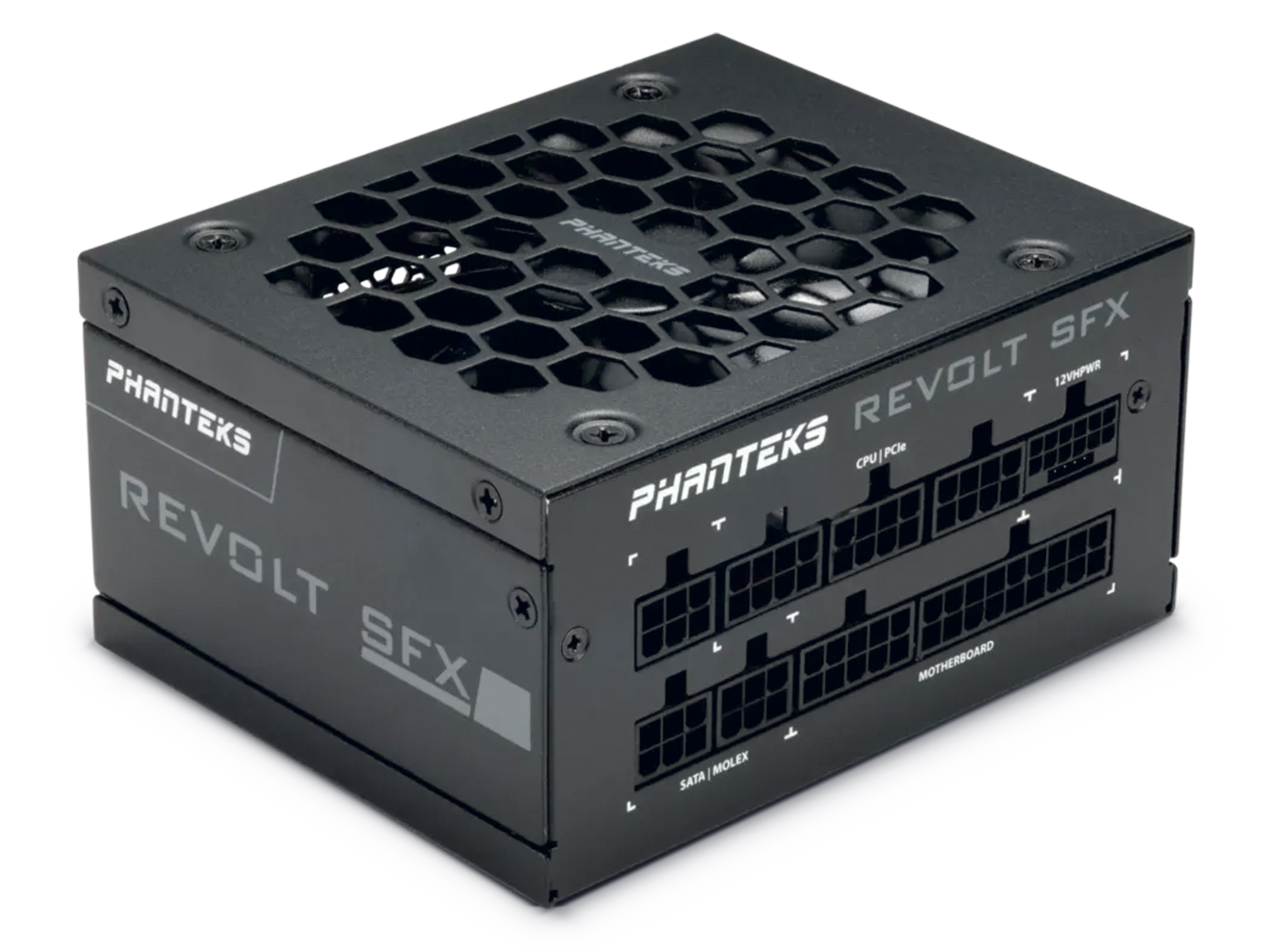

Napajanje: 850 W SFX 12VHPWR
Ako planirate koristiti high-end komponente poput navedenih u našem računalu, preporuča se napajanje od oko 850 W snage. S obzirom da koristimo Nvidia grafičku karticu, tražimo napajanje s ugrađenim 12VHPWR konektorom koji osjetno umanjuje količinu kablova što se i te kako osjeti u ovako kompaktnim buildovima. Osim konektora, bitno je da gledamo SFX napajanja, koja su daleko kompaktnija od standardnih modela kako bi stala u smanjene dimenzije kućišta. Kućište koje koristimo podržava i nešto veći SFX-L standard, no ovisno o tome za koje se odlučite, najbolje je prvo provjeriti kompatibilnost. Brojni proizvođači danas ažuriraju svoju ponudu napajanja s novim konektorom, pa je pitanje samo pronalaženja novog modela kod lokalnih trgovaca. Napajanja s ovim konektorom su malo skuplja, a kod nas se može tako doći do Phanteks Revolt SFX Platinum napajanja koje vam nudi sve željene funkcije.
Hladnjak: Fractal Lumen S24 RGB
Kako već koristimo Fractalovo kućište, odlučili smo se i za njihov hladnjak, iako će bilo koji 240 mm radijator pasati, s prostorom za „klizanje“ na krovu kućišta kako biste postavili i cijevi u željenu poziciju. Vodeno hlađenje je najbolja opcija za brzo micanje topline sa područja procesora prema radijatoru koji odmah sve izbacuje van kućišta. Tako imate dva 120 mm ventilatora koji izbacuju topli zrak i dva na dnu kućišta koji usisavaju svjež zrak. Oni na radijatoru sporije izbacuju zrak van, pa se stvara pozitivni pritisak unutar kućišta, što pak sprječava prašinu da ulazi kroz otvore kućišta te gotovo sav zrak dolazi s dna, kroz filter prašine. Kako smo spomenuli, dok ovakav hladnjak ima i RGB komponentu, nije iskoristiva kod našeg kućišta. Zato smo iskoristili kontroler ventilatora da sve spojimo na jedan izlaz s matične za lakšu kontrolu na temelju temperature procesora.
Slaganje
Sve za još centimetar
Nabavka kompatibilnog hardvera najgori je dio ovakvog PC builda, no jednom kada možete zasući rukave, kreće prava avantura.
Prije svega, očistite si radnu površinu i budite spremni rasporediti vijke kako ne biste nešto zagubili ili ogrebli za vrijeme sastavljanja. Iako je šansa da nešto potrgate iznimno malena, poželjno je da sve komponente ostanu i vizualno atraktivne s obzirom da ćete u njih vjerojatno gledati barem pola desetljeća. Pod time primarno mislimo na kućište od kojeg cijela stvar i kreće, pa tako budite pažljivi kod „odkutijavanja“, kao i samog rukovanja kućištem, jer neće svaki korak biti kao na klasičnim većim modelima.

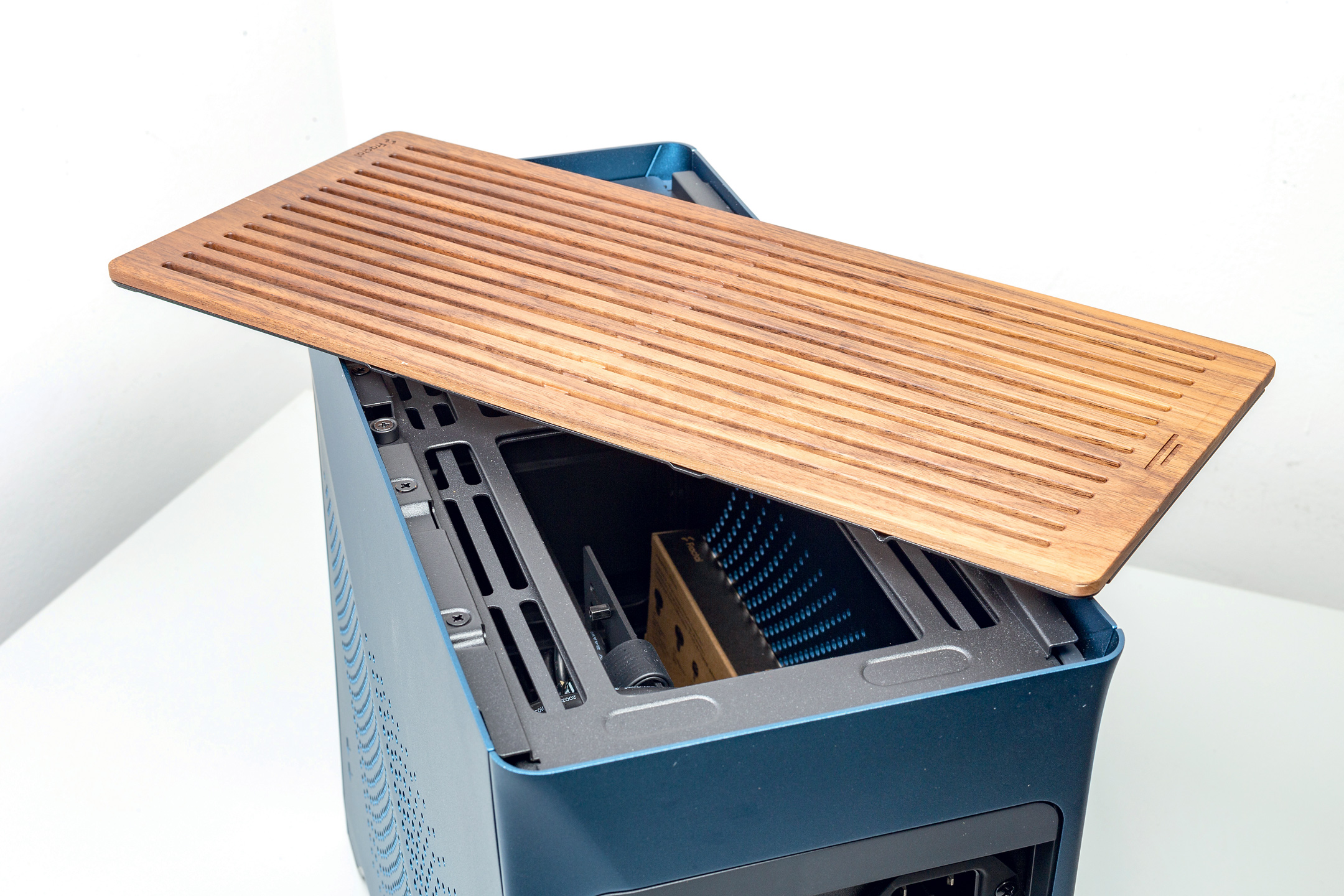

1. Rastavite kućište
Fractal Era 2 kućište dizajnirano je da se vrlo lagano rastavi kako biste ga mogli čistiti od prašine i dobiti pristup unutrašnjosti. Jednom kada je na stolu, sa stražnje strane primijetit ćete malu oznaku lokota i dršku koju možete zgrabiti rukom i povući. Izvući ćete filter prašine duljine cijelog dna kućišta, s dodatnim plastičnim ojačanjem koje ujedno drži ostatak okvira na mjestu. Jednom kada je filter vani, okvir kućišta jednostavno primite te podignite, dok će unutrašnjost i dno ostati na stolu. Sada možete vidjeti gdje će sve stajati i nemoguće je „krivo“ složiti sustav jer svaka komponenta ima jasnu lokaciju.

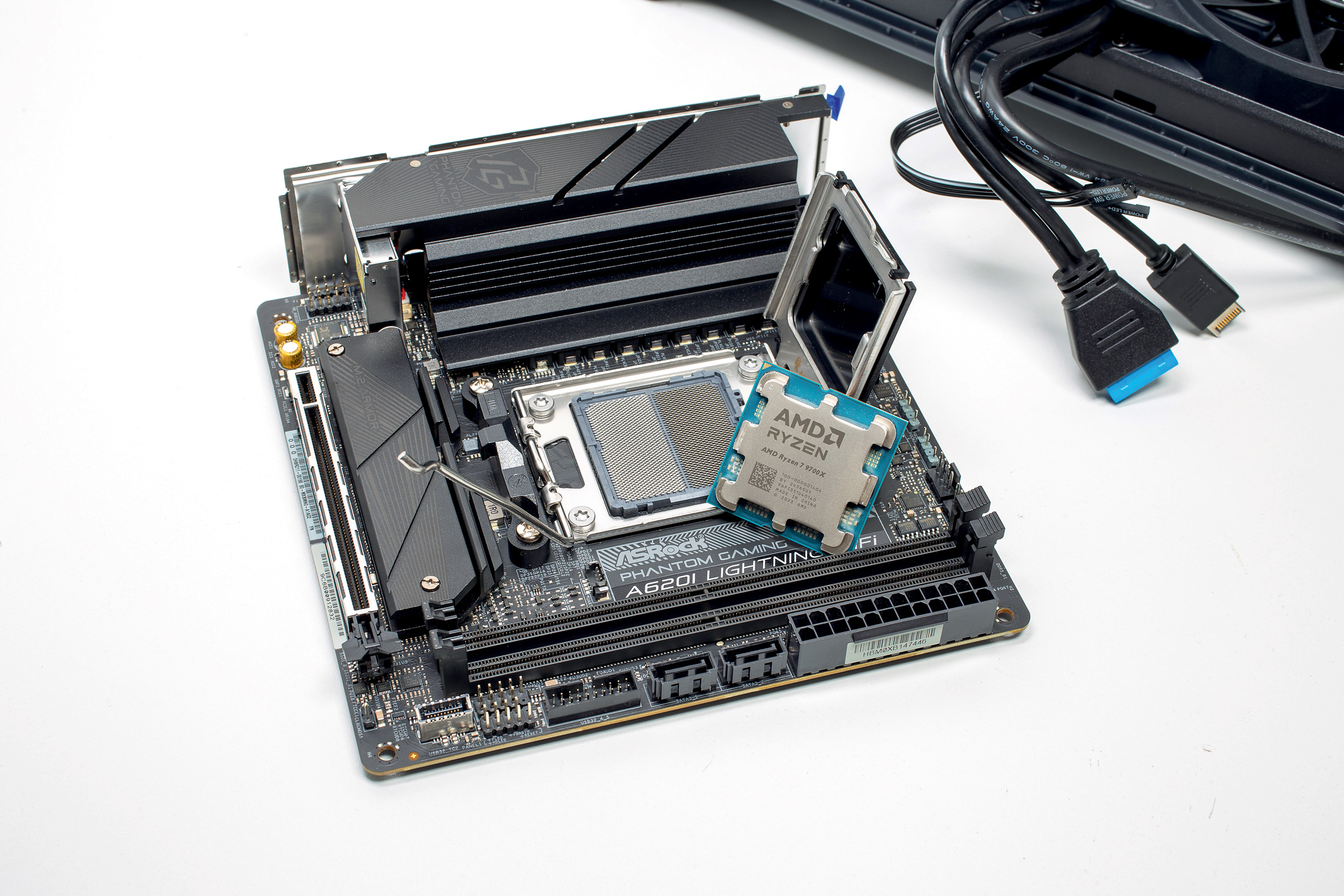

2. Pripremite matičnu ploču
Prvo će na kućište ići matična ploča, pa ju sada izvadite iz kutije. Kako je ponovno riječ o kompaktnom modelu, bitno je pogledati gdje se što nalazi i po potrebi spojiti što je toga više moguće dok imate laki pristup svemu. Primijetit ćete na desnom rubu 24-pinski utor napajanja, pored njega dva duga utora za dvije RAM pločice, a pri dnu ploče dodatan PCIe utor na koji se inače spaja grafička kartica. Odmah iznad tog utora je hladnjak pod koji dolazi SSD disk, pa ga morate skinuti jer se drži sa dva manja vijka koji ostaju pričvršćeni za sam hladnjak.

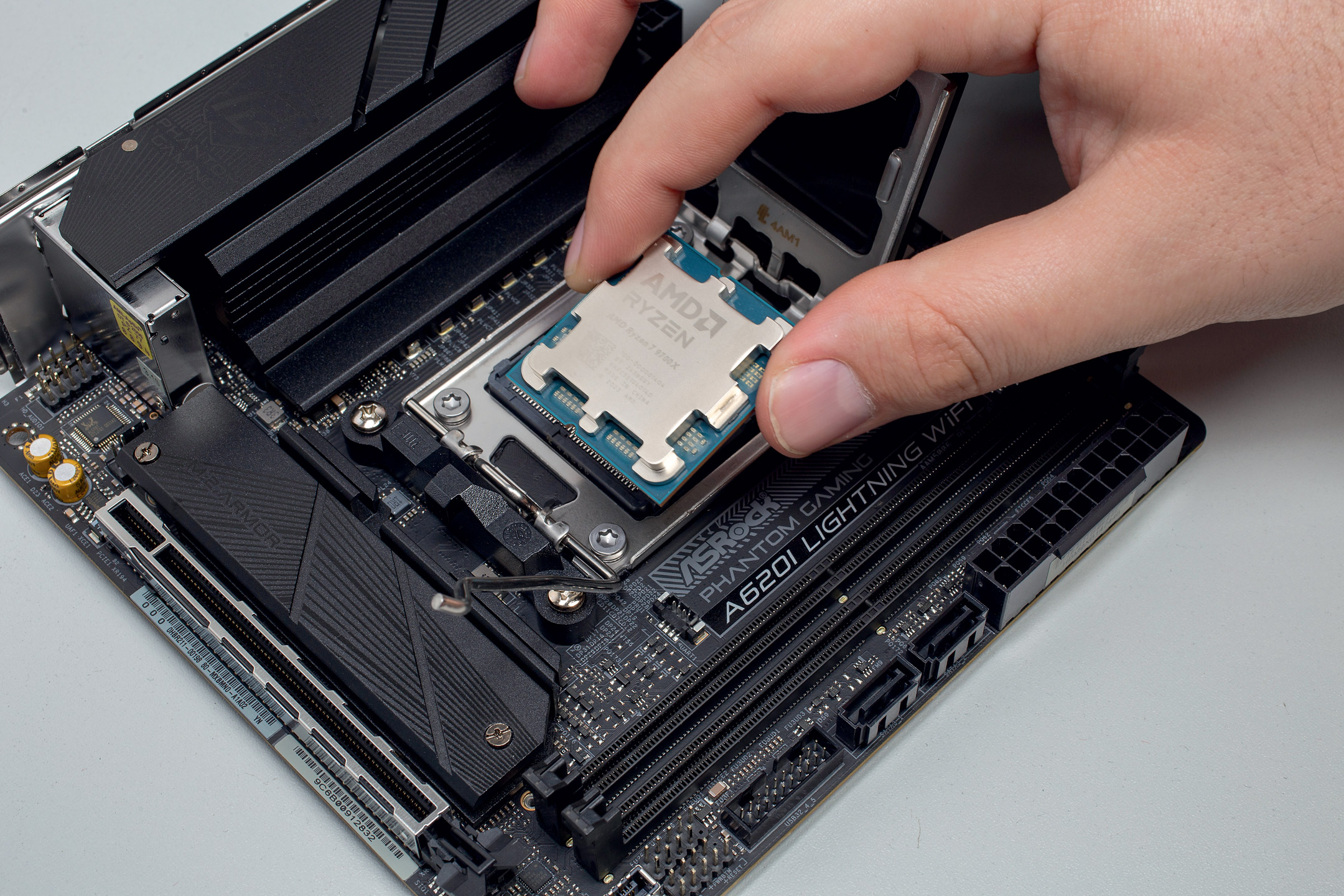

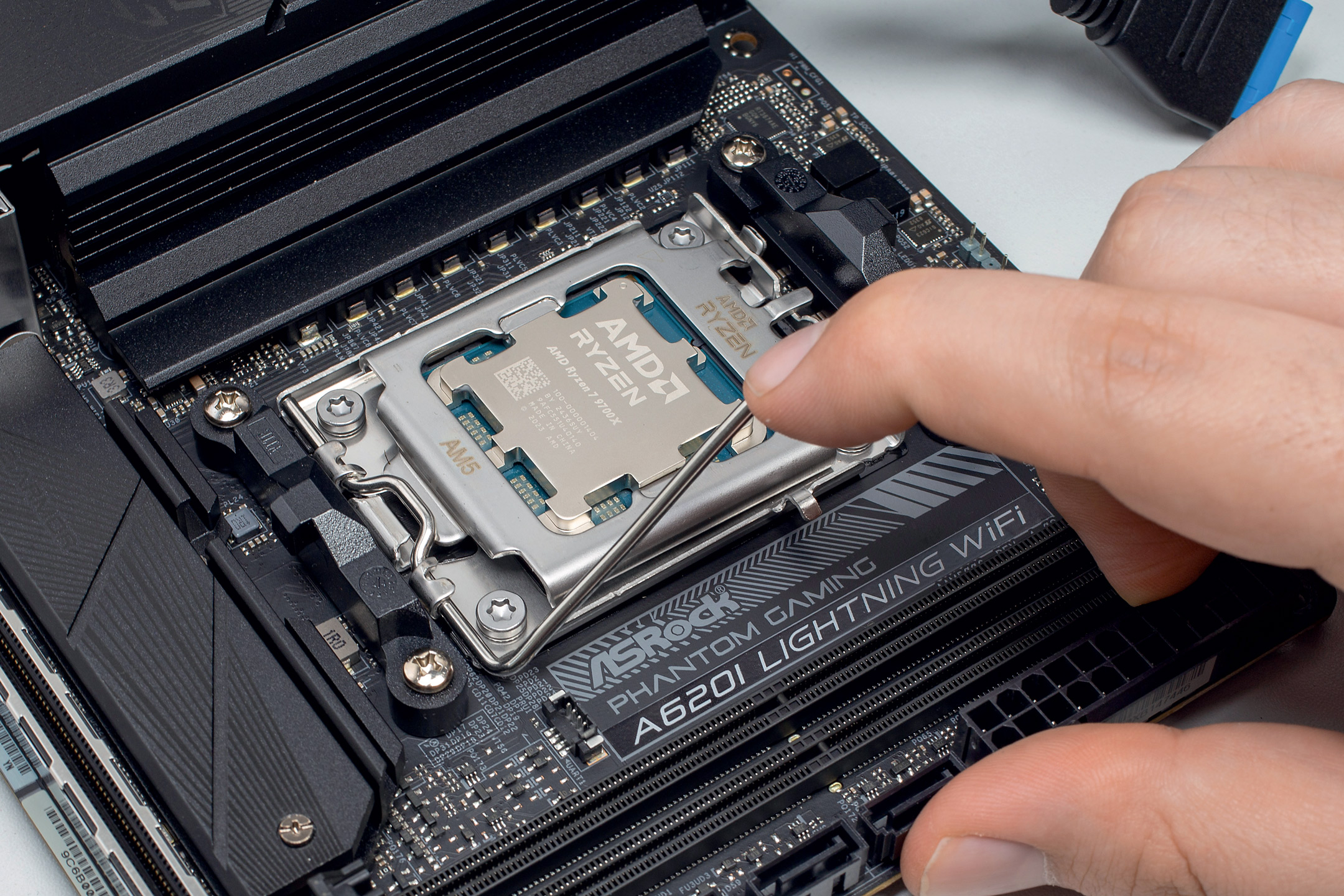

3. Vrijeme je za CPU
Sada izvucite procesor iz kutije i plastičnog omota, no pokušajte izbjeći dodirivanje plosnatih stranica prstima kako bi se izbjeglo prebacivanje packi koje mogu imati loš termalni prijenos s jedne i problem s prijenosom signala s druge strane. Procesor držite za rubove, skinite plastični poklopac koji štiti pinove na matičnoj ploči i otkvačite metalni držač. Zatim treba ubaciti procesor koji opet na sebi ima ureze po rubovima koji na samo jedan način pašu na matičnu ploču. Budite sigurni prije umetanja jer su pinovi na ploči iznimno osjetljivi, pa spustite procesor pravilno i polako. Zatim ga pritisnite s metalnim držačem, potrebno je snage da se ručica spusti na originalno mjesto.

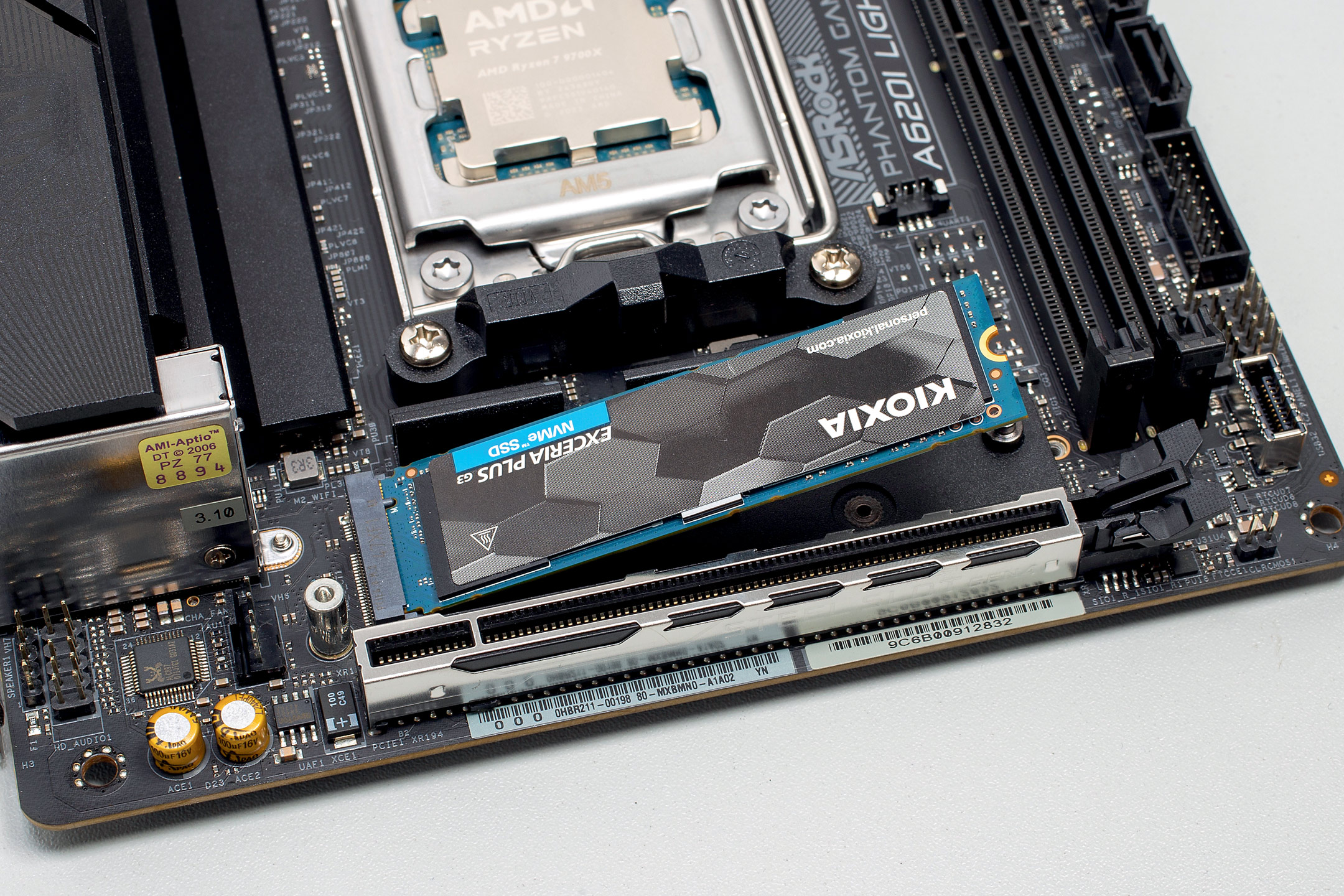

4. Instalacija SSD-a
Jednom kada je hladnjak skinut, imate malen M.2 utor sa sitnim „zubom“ koji vam govori kako okrenuti SSD jer on ima malen urez koji paše samo na jednu stranu. SSD se umetne u M.2 utor pod kutom od oko 45° i zatim ga možete pritisnuti tako da leži paralelno s matičnom pločom. Zatim ga prekrijete s hladnjakom od matične ploče i pričvrstite s dva spomenuta vijka od hladnjaka. Ovaj dio može malo potrajati da vam sve sjedne, no veći pasivni hladnjak svakako će bolje raditi s ovim SSD diskom. U slučaju da vaš SSD dolazi sa svojim hladnjakom, jednostavno ga pričvrstite jednim vijkom s donje strane SSD-a.

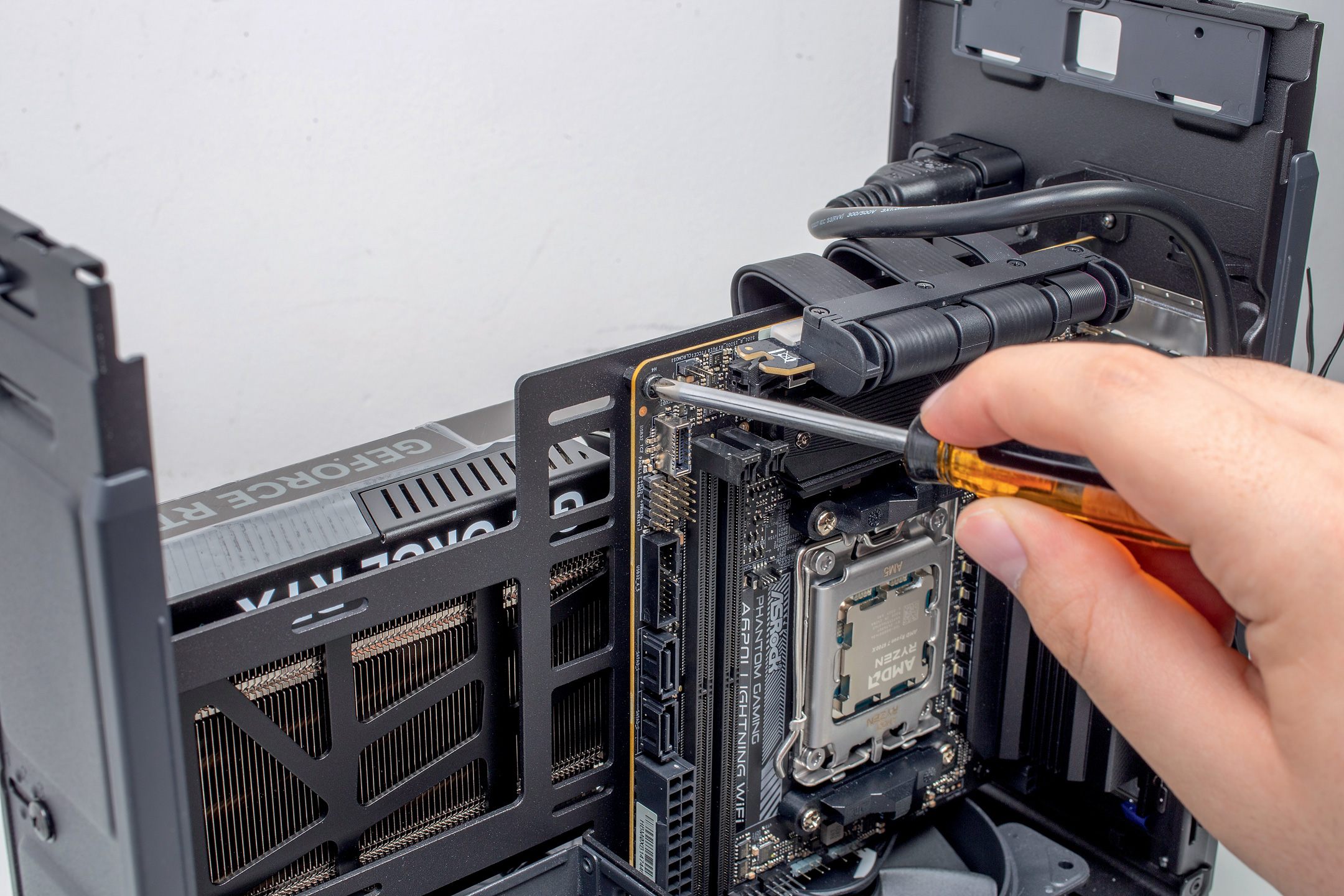

5. Matičnu na kućište
Matična ploča držat će se s četiri vijka, no morate ju okrenuti za 180° iliti „naopačke“ da sjedne pravilno u kućište. Znat ćete da je dobro kada stražnji portovi sjednu na otvor kućišta, što će poravnati otvore vijaka na matičnoj i na kućištu. Pričvrstite četiri vijka i ploča je sigurno postavljena. Sada kada je ovako naopačke, pri vrhu vidite široki PCIe konektor taman pored PCIe utora od same ploče. Riječ je o produžnom kablu koji omogućuje da se grafička kartica instalira s druge strane kućišta.

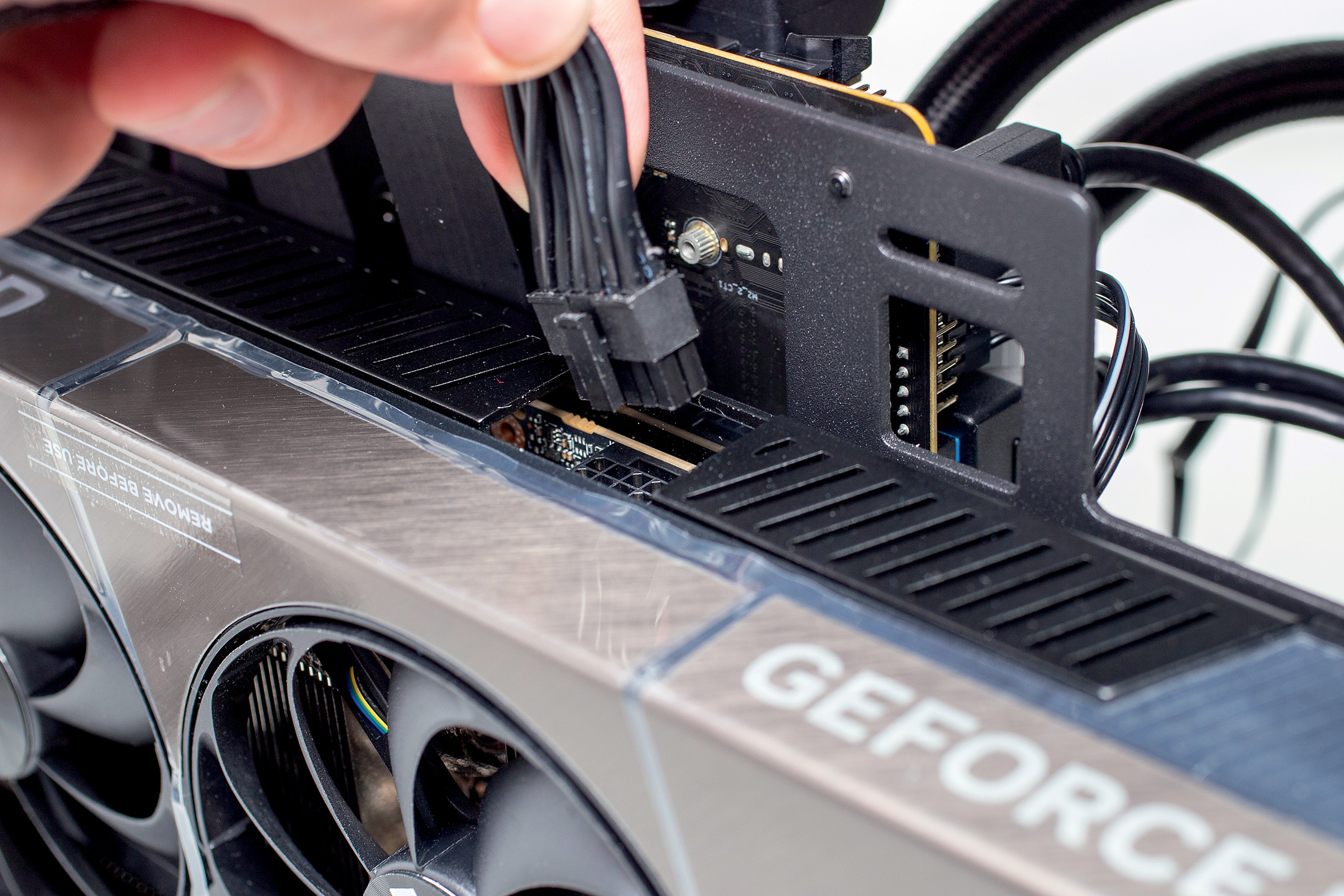

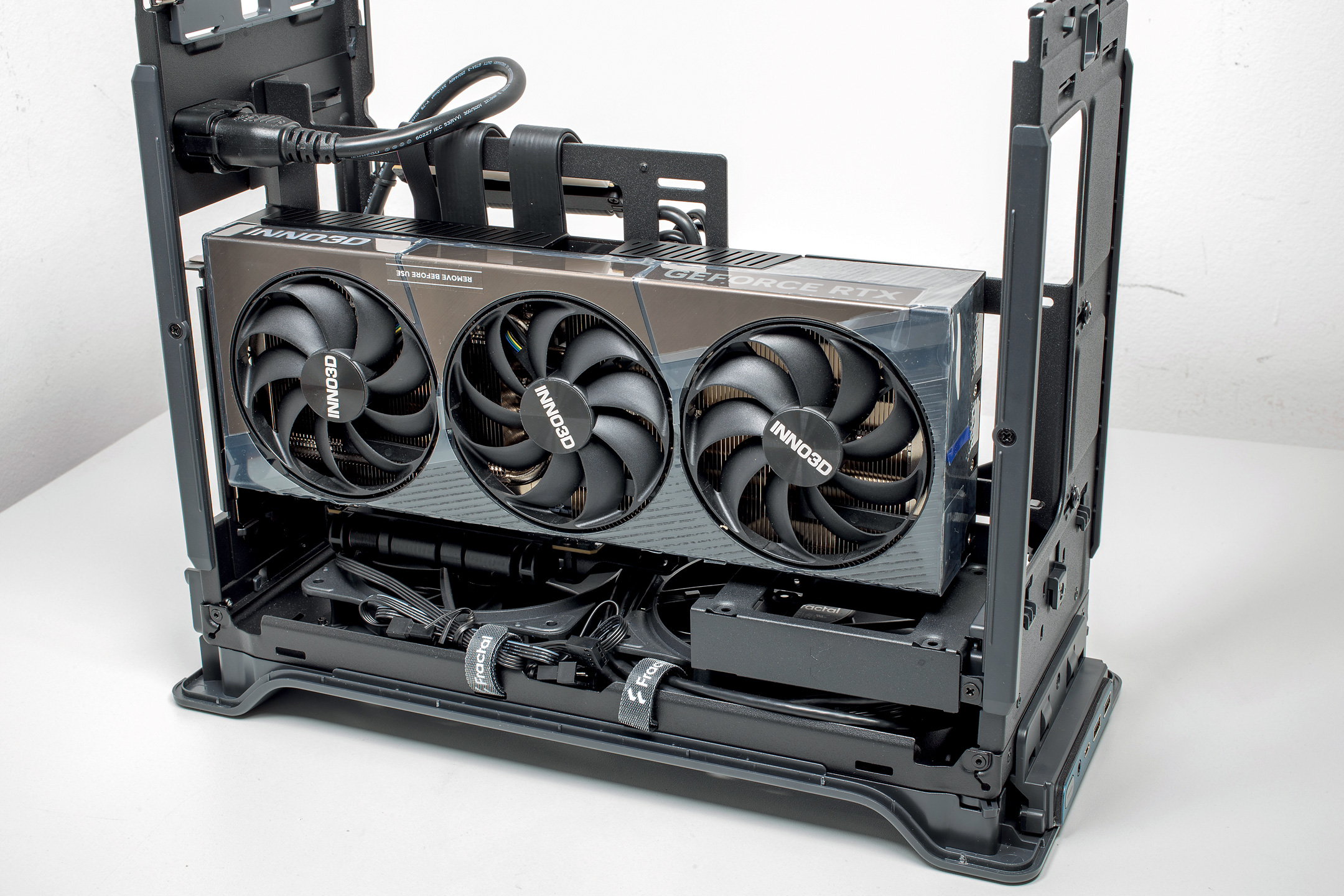

6. Sada još grafička
Grafička kartica na ovom kućištu dobiva sama cijelu svoju stranu, pa instalacija nije komplicirana. Skinite dva komadića lima sa stražnje strane kućišta gdje će izlazi od kartice biti, i spremni ste za instalaciju. Kartica na svojoj donjoj strani ima PCIe konektor te se jednostavno utakne na već postavljeno postolje u samom kućištu, koje je zapravo produžni kabel s matične ploče. Ovakav produžetak neće imati negativan utjecaj na performanse, a nudi veću fleksibilnost oko konstrukcije računala. Jednom kada je grafička na svom mjestu, svakako vijcima sa stražnje strane računala koji su držali pločice sada pričvrstite grafičku karticu za stražnju stranu kućišta, kako bi oni pridržavali težinu kartice kroz njen životni vijek i tako izbjegli potencijalno oštećenje PCIe utora. Preostaje još samo povezati žice napajanja u novi 12VHPWR utor na kartici.

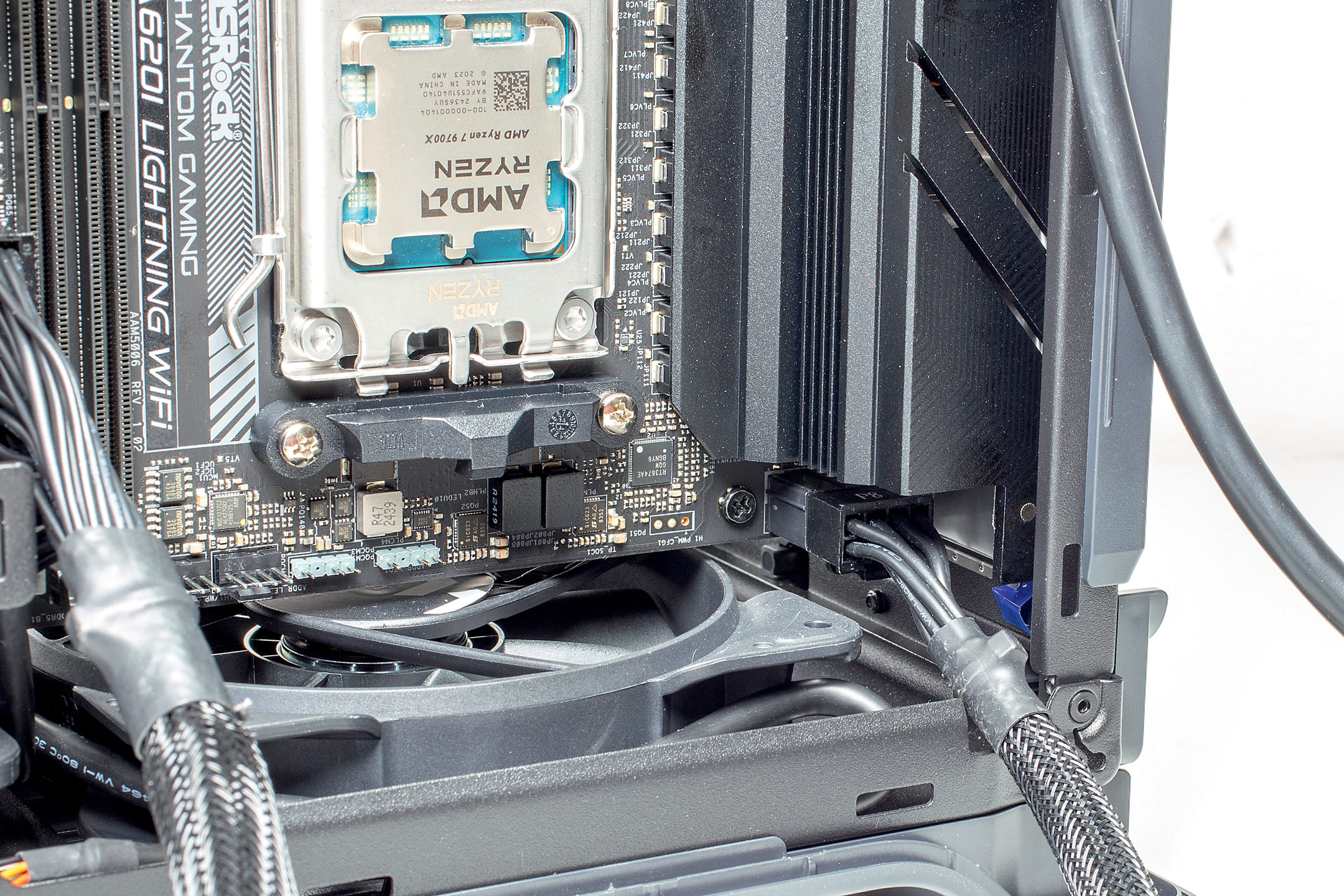

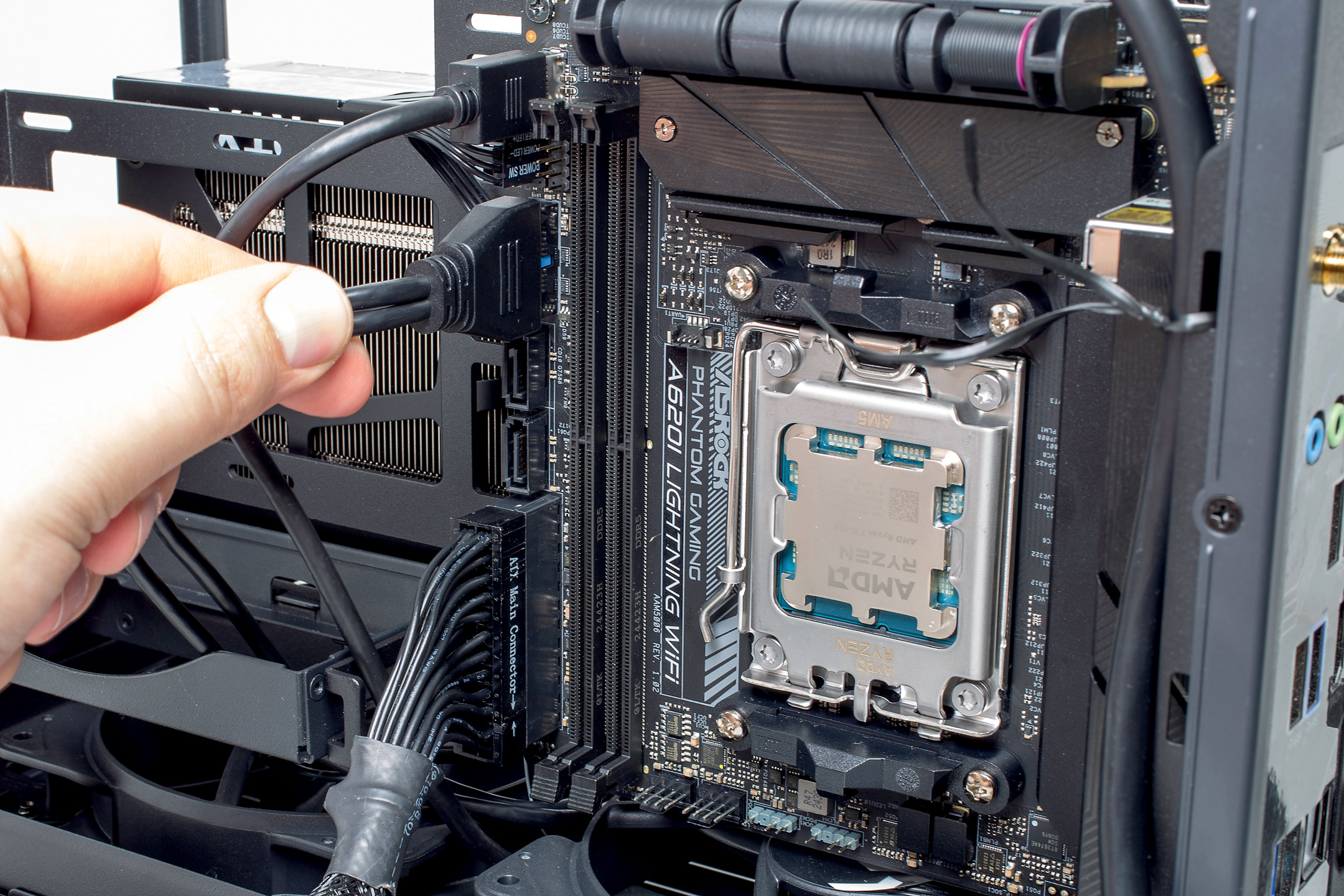

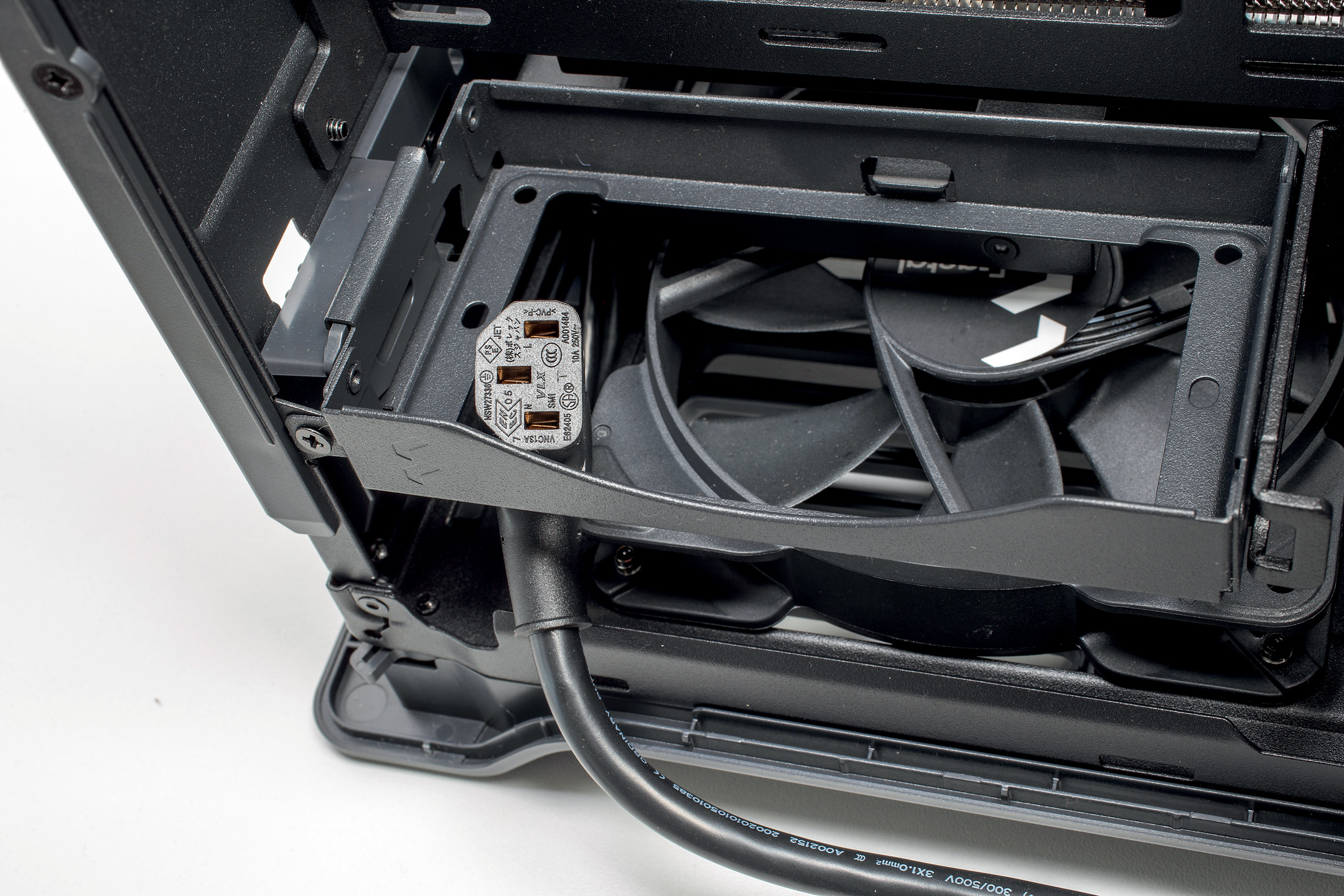

7. Napajanje i žice

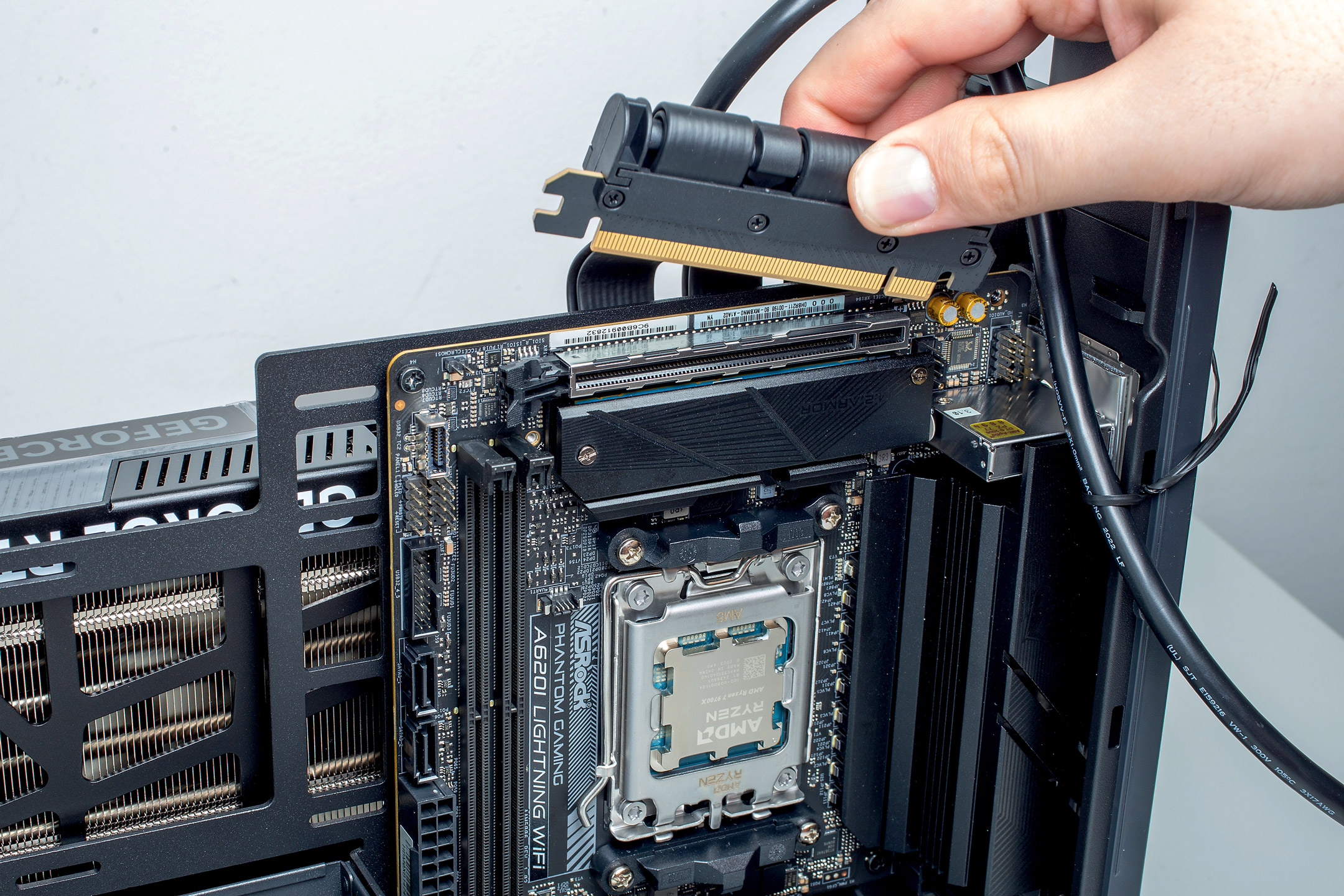

Dok još nije ogromna gužva oko matične ploče, spojite sve žice na ploču. Mi smo krenuli od spomenutog produžnog kabla za PCIe konektor, a nakon toga s lijeve strane (pošto je ploča naopačke u ovom kućištu) spajamo redom 24-pinsko napajanje matične ploče, prednji USB 3.0 konektor, manje konektore za gumb paljenja, kao i lampicu stanja. Sve točne pozicije možete naći otisnute odmah pored dediciranih pinova. Tu je i odvojeni konektor za prednji USB-C, tako da imate sve bitno odmah s prednje strane kućišta. U kutu ploče, kod nas dolje desno, nalazi se i dodatan 8-pinski konektor napajanja za procesor, no ima dosta mjesta da se lako ukopča i s malo pažnje izvuče, po potrebi. Svakako pogledajte gdje su vam sve izlazi za kontrolu ventilatora. Mi smo iskoristili CPU izlaz za sve ventilatore koji će reagirati prema temperaturi procesora, dok se sama pumpa radijatora povezuje na konektor za pumpu radi točnog očitanja. Ne zaboravimo još i grafičku s novim 12VHPWR utorom napajanja, a nakon toga sve žice provučemo pored ploče, gdje je vrijeme za instalaciju napajanja. Već ima svoje postolje i dovedena je žica izvana do točne lokacije, pa vam samo treba par vijaka i povezivanje konektora. Svi imaju svoje oznake i jedinstveni dizajn, te proces ne može poći po zlu.

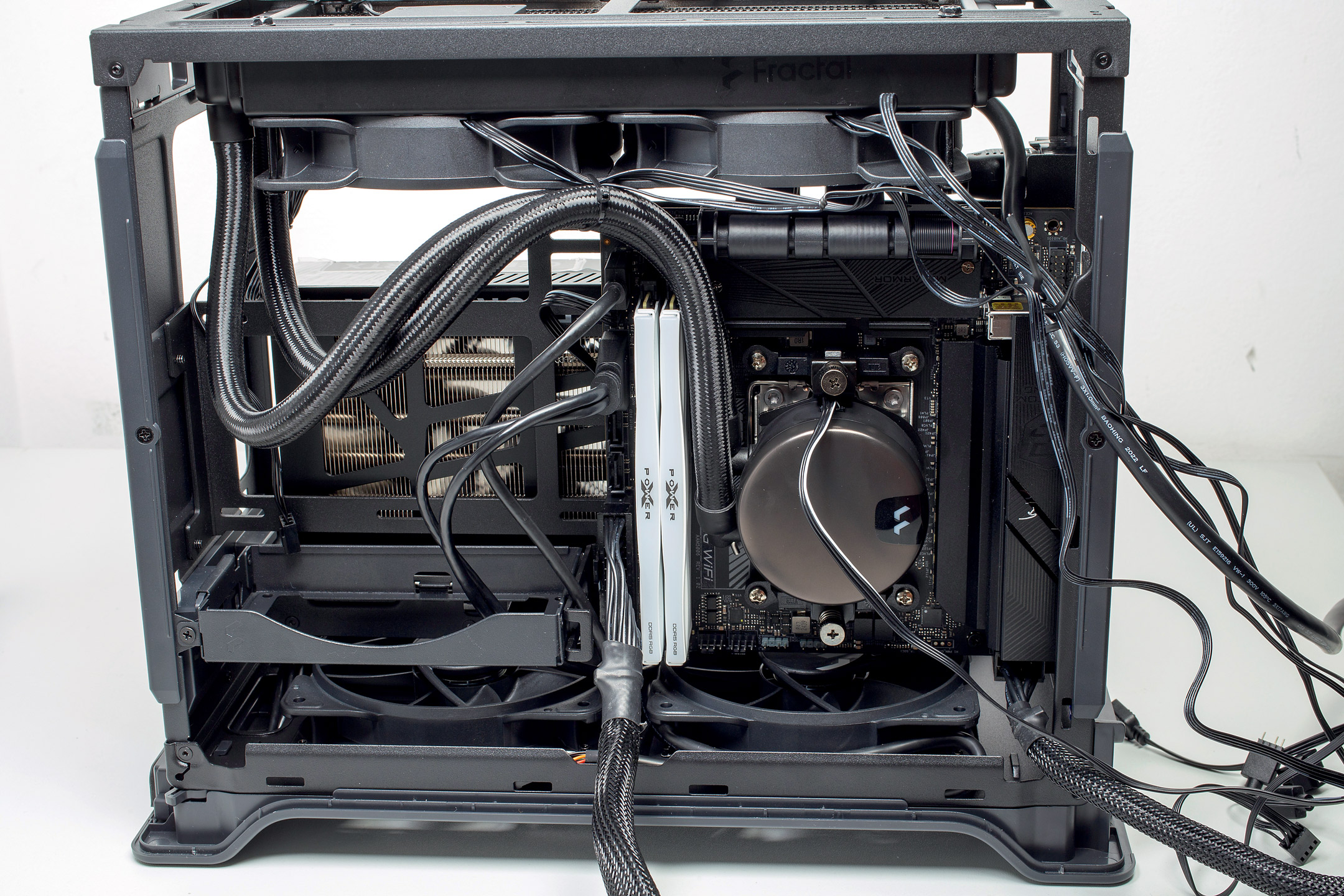

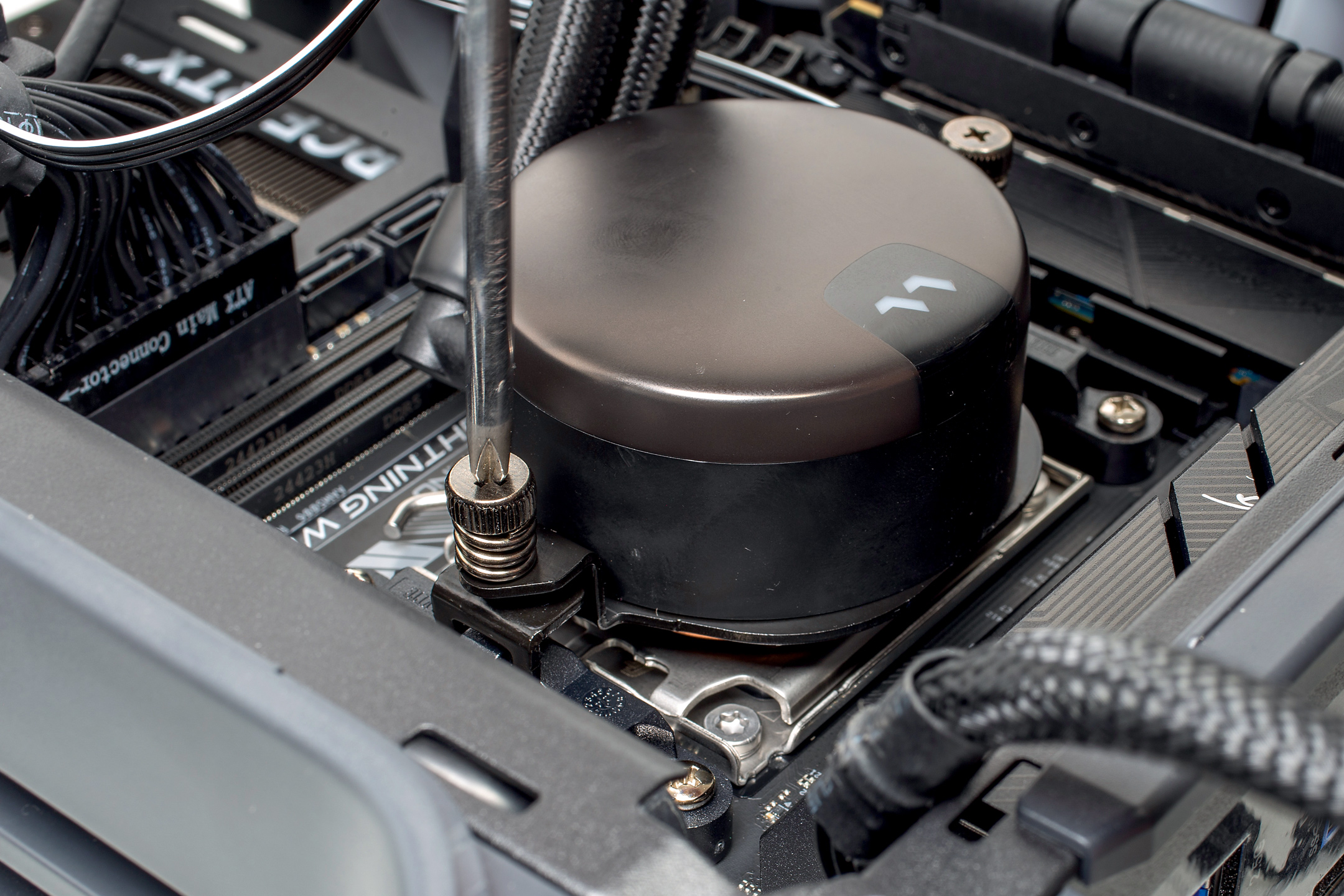

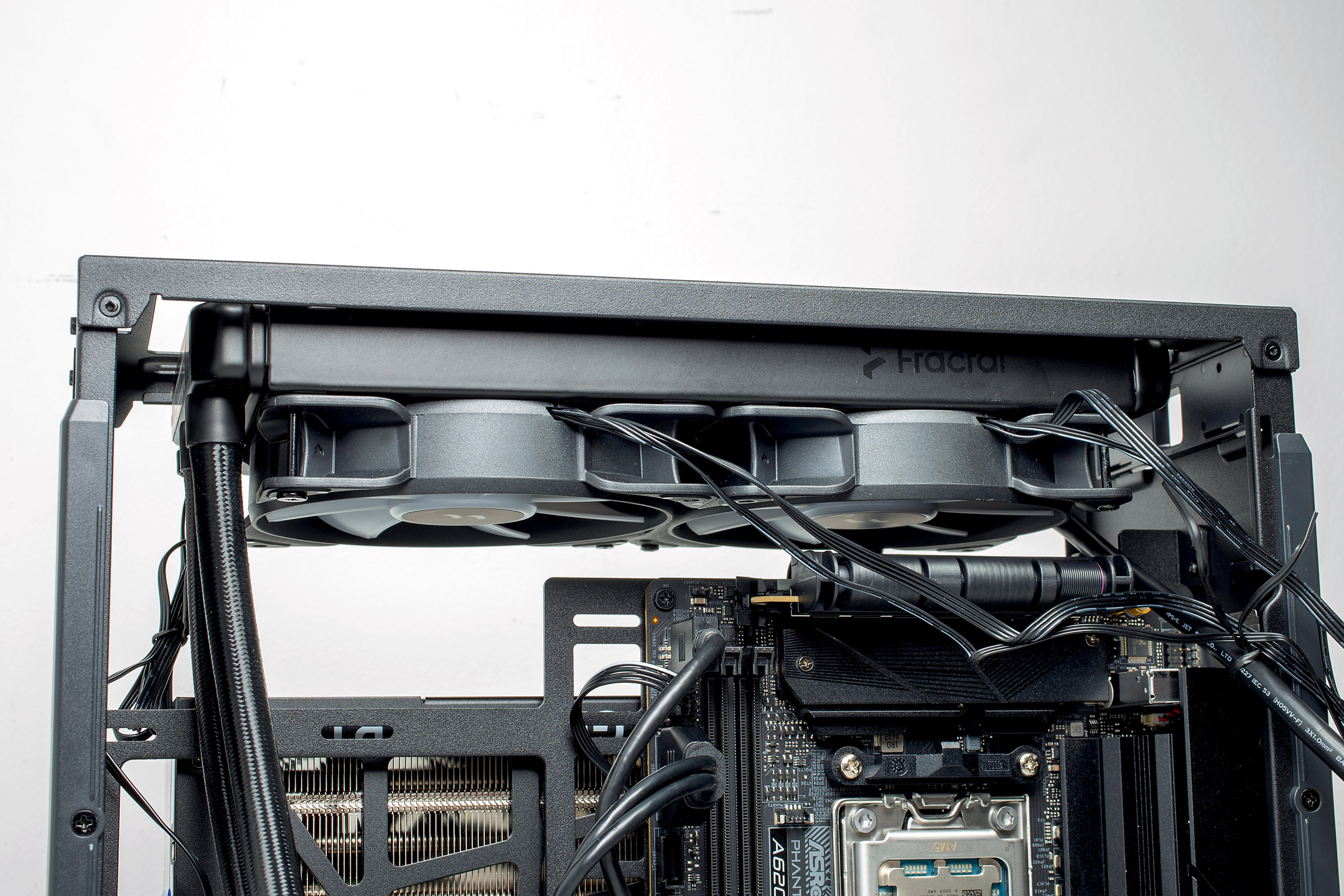

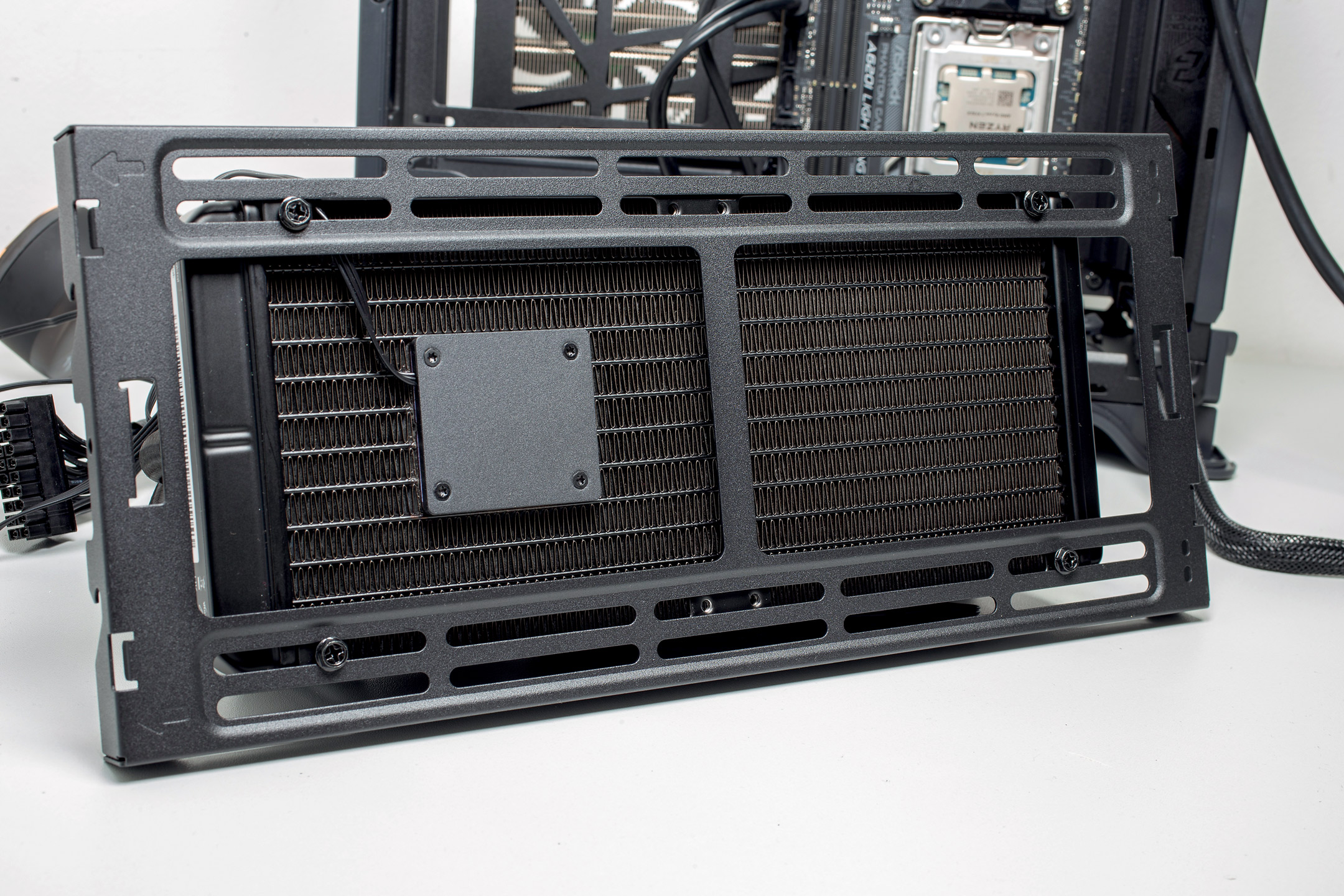

8. Instalacija AiO hladnjaka procesora
Hladnjak procesora dolazi u nekoliko dijelova koje treba spojiti odvojeno od kućišta. Prvo sve izvadite van i pogledajte kako se slaže u uputstvima, u našem slučaju na AMD procesor. Zatim je vrijeme da pričvrstite dva ventilatora za hladnjak, da s donje strane hladnjaka guraju zrak kroz hladnjak i van vrha kućišta. Na ventilatorima imate smjer kretanja zraka, koji se može iščitati i iz samog dizajna lopatica. Bitno je pogledati i kako će vam na kraju ići žice iz ventilatora da ih možete uredno spremiti. Kućište ima gornji nosač radijatora koji ponovno skidate povlačenjem dvije ručice na rubovima, zatim radijator možete pričvrstiti za taj nosač vijcima. Vratite nosač na mjesto i imate pozicioniran radijator s ventilatorima, a ostaje ga samo pričvrstiti na procesor. AMD oko procesora već ima četiri navoja na koja pričvrstite držače AiO hladnjaka prema uputstvima proizvođača hladnjaka.

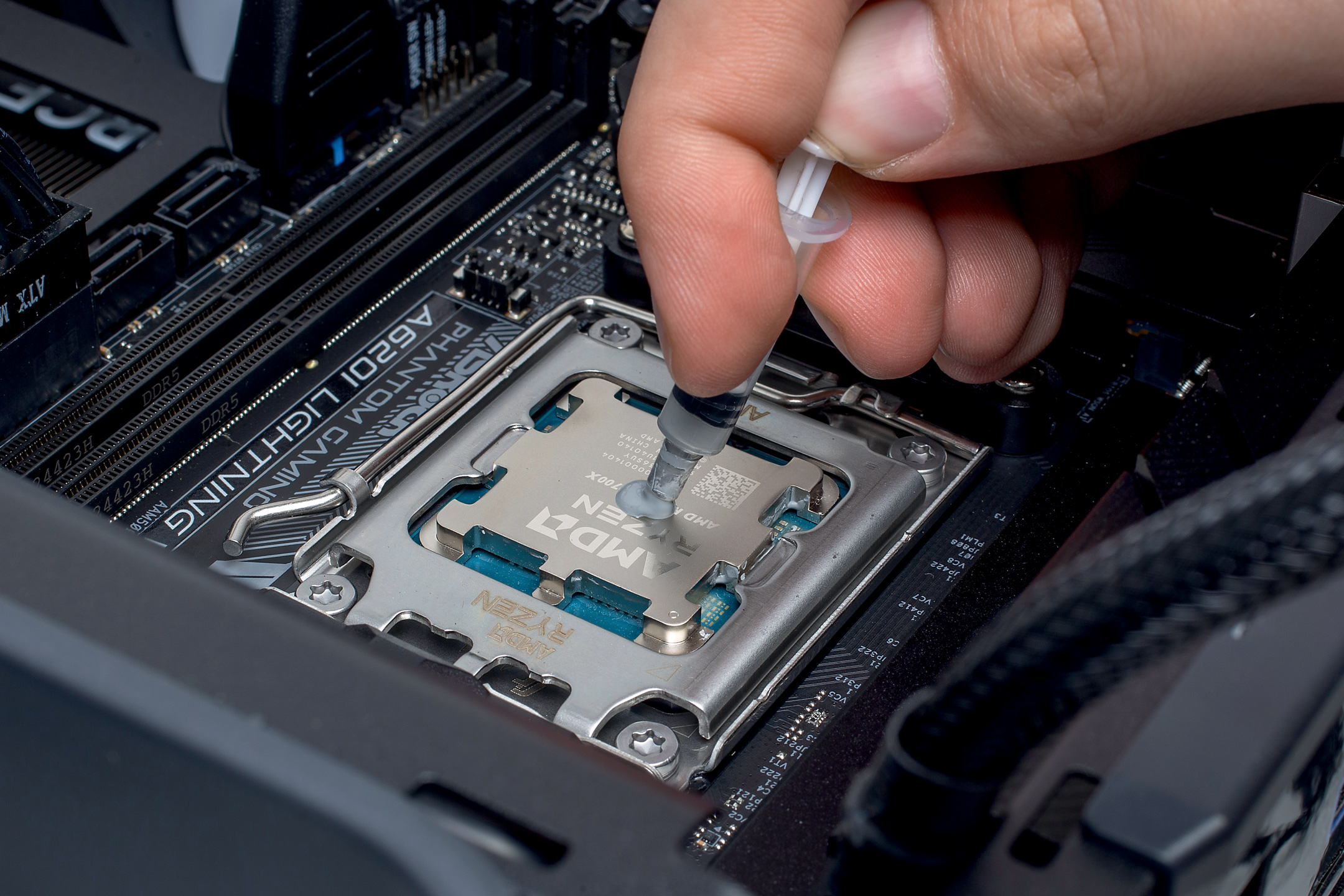

Uz hladnjak dobivate termalnu pastu koja je ujedno i ključna za prijenos topline s procesora na hladnjak. Najsigurniji način za uspješno nanošenje je da stavite paste veličine malo veće od zrna riže oko sredine procesora. Dok višak paste neće negativno utjecati na performanse, jednom kada ćete kasnije morati nešto mijenjati, morat ćete čistiti dosta paste koja se istisnula preko rubova. Jednom kada na procesor stavite pastu, pritisnite vodeno hlađenje i dok držite lagani pritisak na procesoru, pričvrstite vijke na držač hladnjaka, postepeno pričvršćujući sve vijke, a ne jedan po jedan do kraja.

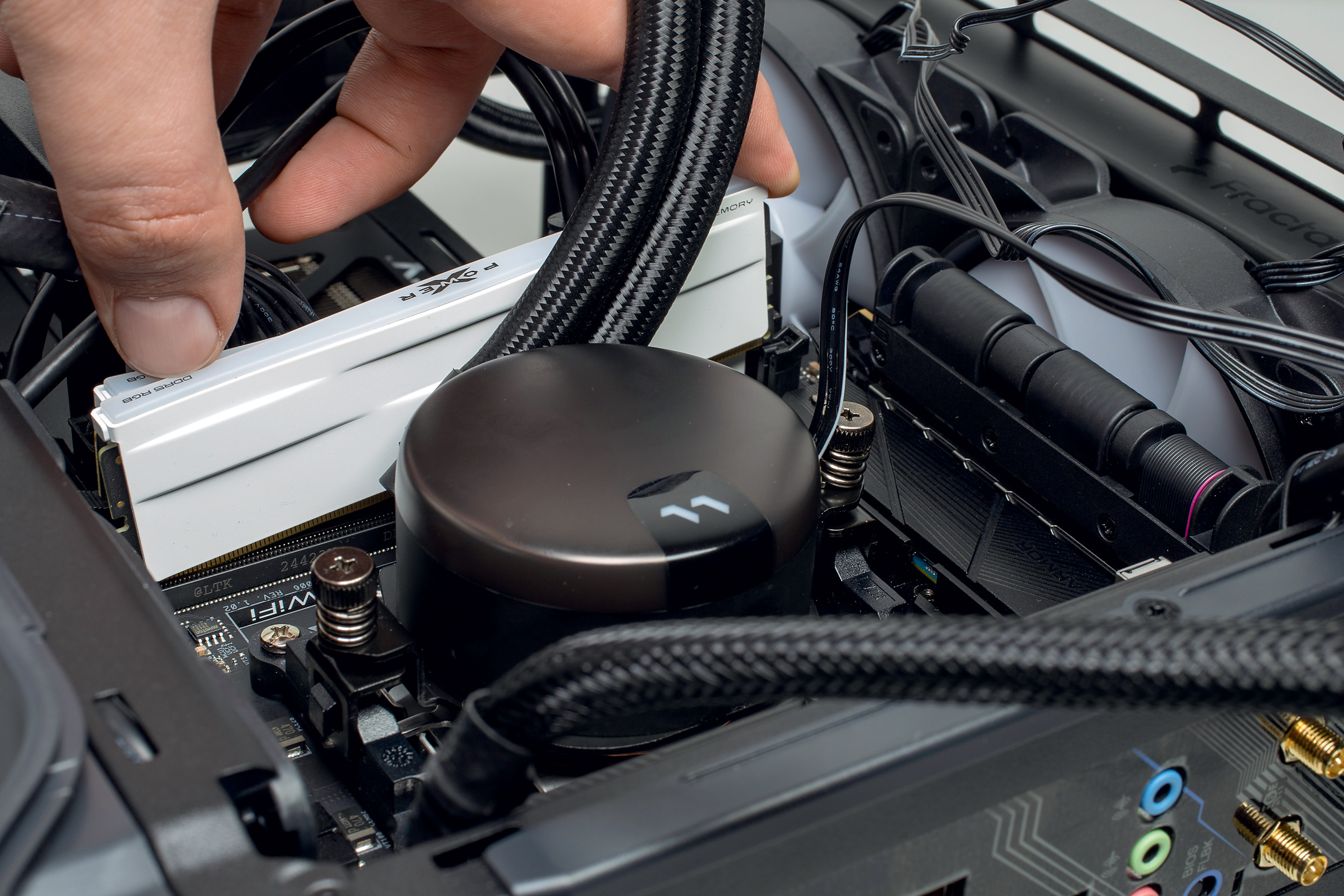

9. Postavljanje RAM memorije
RAM memorija ima svoja dva očita konektora na ploči, pored procesora. Ono na što morate paziti je da blizu sredine konektora postoji malen „zub“ s udubinom na samim RAM pločicama koji mora pravilno sjesti, pa nije svejedno kako ga okrenete. Jednom kada provjerite da ste dobro okrenuli pločicu, vanjski rubovi imaju držače koje pritiskom odmaknete od konektora. Poravnajte RAM pločicu na konektor i počnite pritiskati, što bi trebalo držače na rubovima pritisnuti na njihovo mjesto kako bi pravilno držali RAM u konektoru. Jednom kada pločicu želite izvaditi, morate te rubne konektore pritisnuti kako biste oslobodili pločicu.
10. Završni radovi
Sada preostaje još provjeriti sve konektore i na kratko upaliti računalo da vidite vrte li se svi ventilatori, što je najbolji pokazatelj, uz RGB osvjetljenje, da se sve pravilno napaja. Zatim još jednom provjerite da oko sebe nemate nešto ekstra vijaka od kućišta koje bi bilo dobro vratiti na njihova pripadajuća mjesta. Na kraju, Fractal Era 2 kućište nudi jednostavno sklapanje kako smo ga i rastavili, vraćanjem vanjskog dijela kućišta preko svega, sa suptilnim klikom na kraju. Kako biste sve zaključali, vratite sa stražnje donje strane filter usisa zraka. Imajte na umu da se mora vratiti specifično okrenut, a točan način vidite po dizajnu otvora i ručke za koju ga držite pri instalaciji. Sve treba jednostavno i lako sjesti, ponovno sa suptilnim klikom. Dizajn kućišta omogućuje vam i da budete malo neuredni sa svojim cable managementom, a pokoja RGB komponenta svakako će zasvijetliti kroz otvore sa strane. Sve što vam preostaje su kojekakve instalacije softvera i spremni ste za gaming!
