Kako napraviti računalo za bicikl koje će mjeriti i ispisivati brzinu, temperaturu i štošta drugo.

Napajanje:

Napajanje smo napravili najjednostavnije moguće, koristeći Li-ion bateriju kapaciteta 450 mAh i Zenerovu diodu napona 3 V. Nazivni napon baterije iznosi 3,7 V, a napon pune baterije često doseže 4,1 V. Budući da je micro:bit na baterijskom režimu rada napravljen da radi na 3 V, taj ćemo napon morati nekako stabilno sniziti. Zenerova je dioda prihvatljivo, ali i jeftino rješenje. Ona garantira da će na njoj biti napon od otprilike 3 V, ali kamo će otići ostatak? Naravno, na otpornik. Višak napona koji će biti u rasponu 0,7-1,1 V „pojest“ će otpornik. Dobro je izbjegavati korištenje otpornika pri napajanjima jer sva snaga koja se razvija na njima beskorisno se potroši u toplinu. Budući da su otpornik i dioda spojeni u seriju, ukupna struja koju pojedu micro:bit i dioda prolazit će kroz otpornik. Gubici u takvom spoju često mogu iznositi i 25 %. Uzmite u obzir da će se od baterije kapaciteta 1000 mAh moći iskoristiti samo 750 mAh na micro:bitu, a ostalih će 250 mAh otpasti na gubitak koji se potroši na otporniku.

Iako je možda najbolje rješenje DC-DC konverter na 3 V jer su njegovi gubici često ispod 10 %, mi ga nismo koristili jer ga je teško nabaviti, kao i stabilizatore napona 3 V, koje nismo uspjeli pronaći ni u specijaliziranim trgovinama u Hrvatskoj.

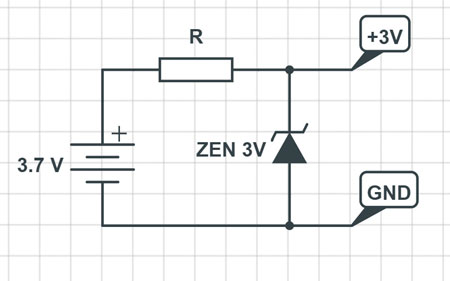

Napajanje pomoću Zenerove diode 3V

Napajanje Zener
