Top uređaji danas i kroz povijest časopisa VIDI

Slavimo 300 brojeva časopisa Vidi koji je na svoje putovanje kroz tehnologije krenuo prije 27 godina. Na tom smo putu testirali tisuće uređaja i sada donosimo zanimljiv pregled razlika između hardvera nekad i sad


Matične ploče 1997. godine

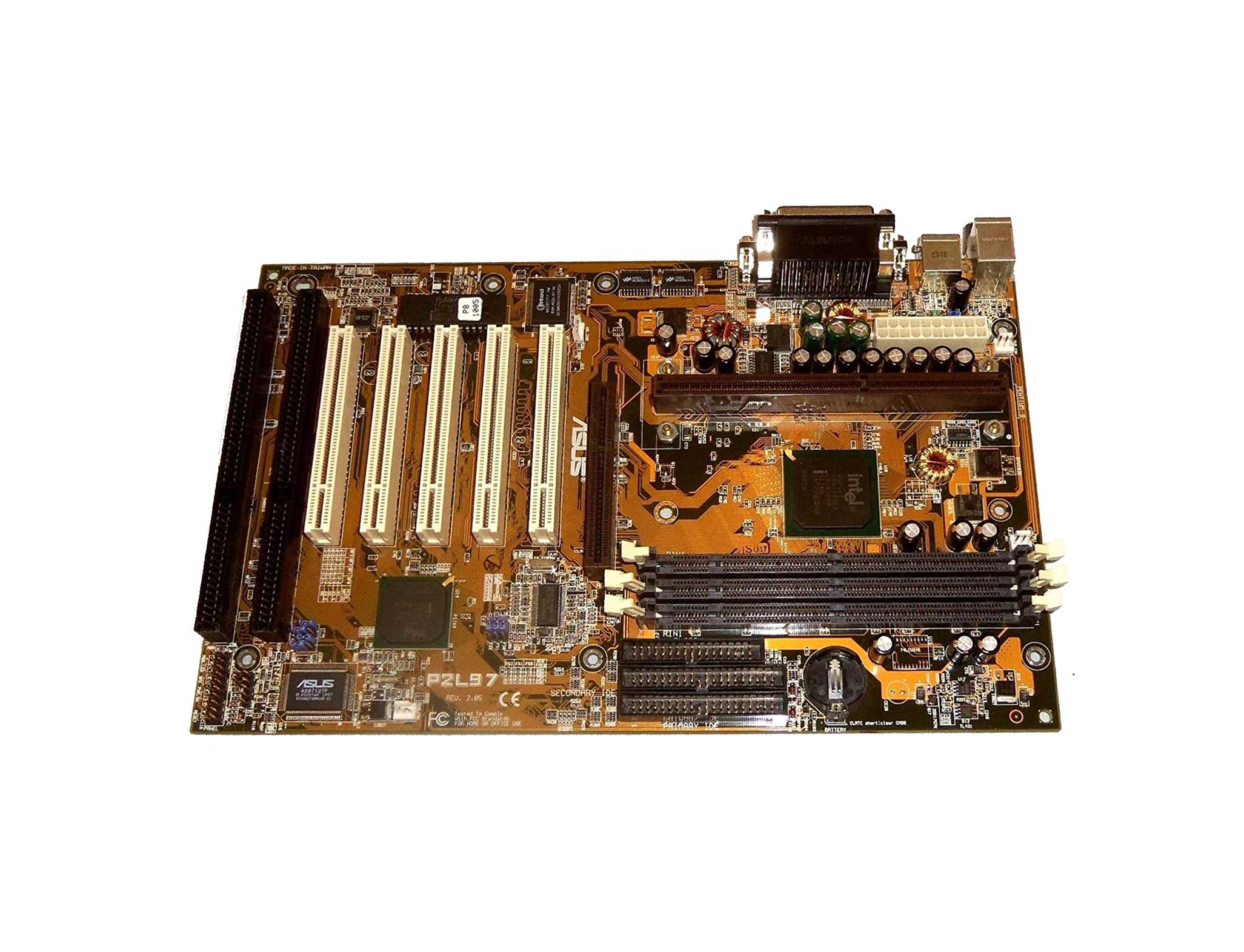

Nekad i sad Maticna ploca ASUS P2L92S

Već u ranim brojevima VIDI-ja napravili smo veliki test od 50 ploča, davne 1996. godine. 1997. - S dolaskom Pentium 2 procesora, na tržište polako dolaze za to vrijeme napredne ploče s novim 440LX čipsetom koji se, među ostalim detaljima, bavi implementacijom novih standarda, kao i većom propusnosti podataka kroz sustav. Časopis VIDI je tim povodom u svom 25. broju okupio čak 50 matičnih ploča sa starijim i novijim sustavom kako bi se vidjelo gdje optimalno potrošiti novce. Tada je većinu nagrada odnio ASUS, a za primjer ondašnje Best Buy opcije odabrali smo njihov P2L97S model, koji je u to vrijeme koštao 2067 kuna. Novost kod 440LX čipseta bilo je predstavljanje AGP utora, koji bi većom brzinom podataka ubrzao i rad “grafičkih akceleratora” toga doba. Osim AGP standarda, kojeg je naslijedio PCIe standard, počeli su se implementirati i SDRAM utori za radnu memoriju (naslijedio ih je DDR). SDRAM je imao veće potencijalne brzine od dotadašnje memorije, od koje su grafički akceleratori svakako zahtijevali da bude što brža.

ASUS P2L97S - Ploča je u VIDI testu dobila odlične rezultate te, kao i ostale u svojoj seriji, koristi 440LX čipset. Procesori kompatibilni s ovom pločom imaju brzine od 233 do 333 MHz. I u to vrijeme overclocking procesora je bio moguć te se ova ploča pokazala idealnim kandidatom za overclockiranje. DIMM utori za radnu memoriju – SDRAM – imaju ukupan kapacitet za 184 MB RAM-a, a podržavaju do tri keksa odjednom. Naravno, u to vrijeme je standard bio oko 64 MB RAM memorije. Ploča podržava i Ultra – ATA standard za tvrde diskove koji su u to vrijeme bili vrh ponude. L2 cache nalazio se na ploči te ga je implementirano 512 KB. BUS, iliti sabirnica, radila je na taktu od 66 MHz, iako je BIOS nudio podešavanje i do 100 MHz brzine. Ploča je imala solidnu količinu portova za ekspanziju s 4 PCI utora za razne dodatne mogućnosti te jedan novi AGP port (Accelerated Graphics Port) za grafički akcelerator nove generacije.

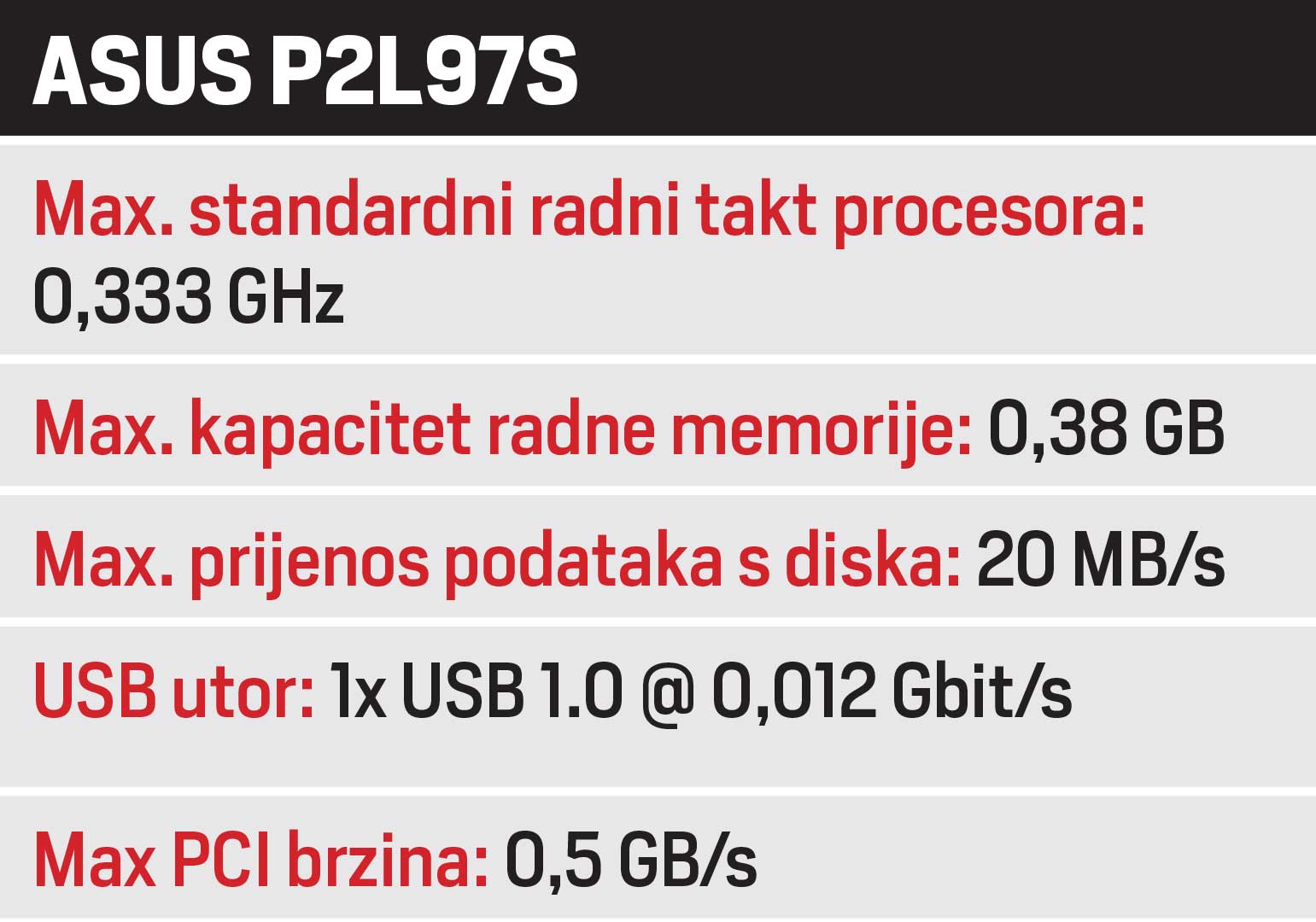

Nekad i sad maticna ploca infobox stari

Radi se o PCI standardu s povećanim brzinama prijenosa podataka, a ima jedinstvenu namjenu. Uz to, na ploči se nalazi i implementirani SCSI kontroler s internim utorom za povezivanje s tvrdim diskom. Podržane brzine u to su vrijeme bile od 20 do 40 MB/s za diskove. Uz sve to, tu su i dva ISA porta za uređaje poput zvučnih ili mrežnih kartica toga doba. Kako se ipak radilo o boljoj Asusovoj ploči, imao je i BIOS bogat mogućnostima, koje su uključivale i kontrolu ventilatora te javljanje temperature sustava, kao i voltaže.

Matične ploče 2021. godine

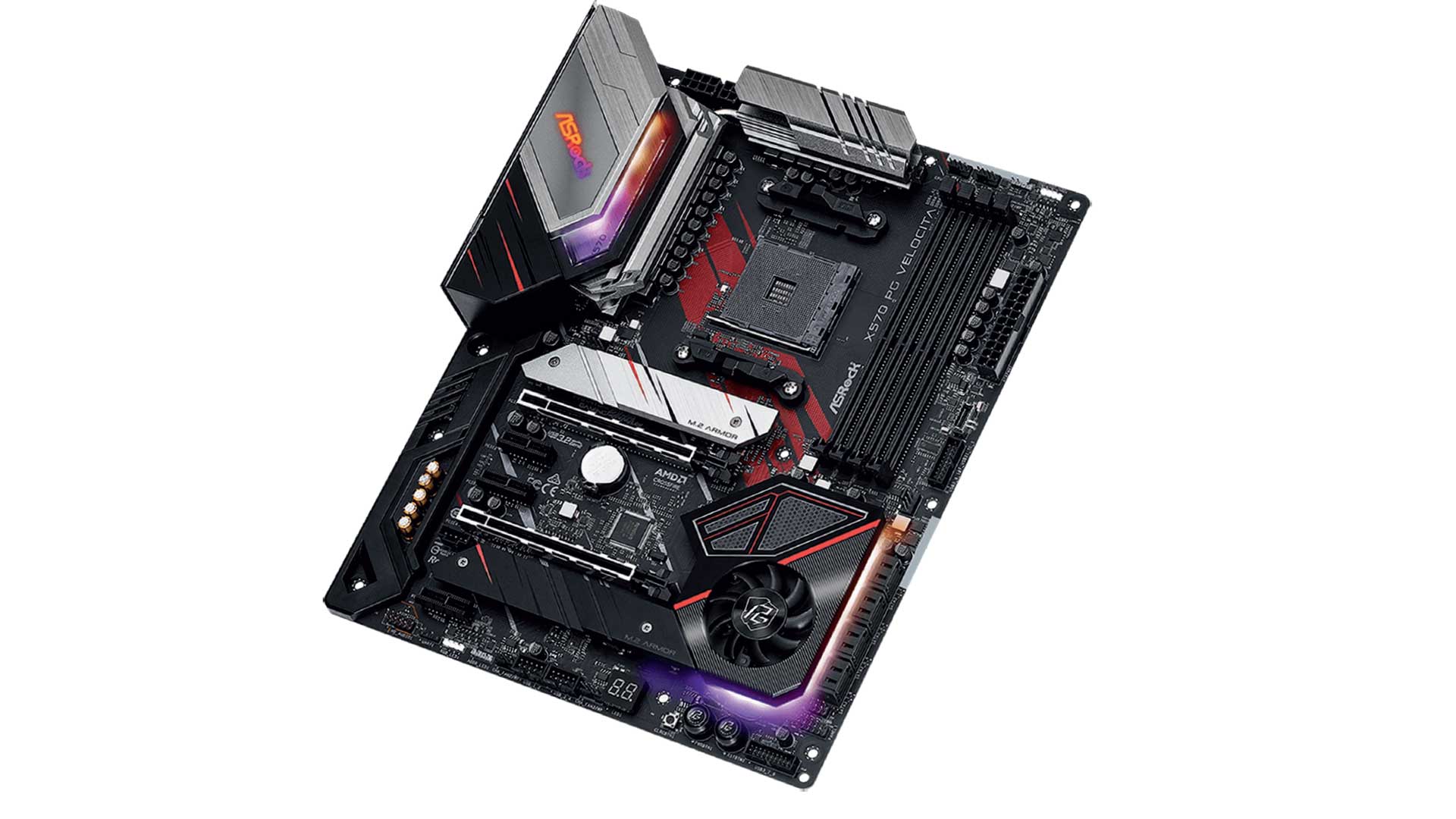

Nekad i sad Maticna ploca ASRock X570 PG Velocita

Kako ploče stoje danas? PCIe 4.0 donosi nove mogućnosti u moderne sustave, do sada ekskluzivno na AMD platformi, no izgleda kako će ih i Intel konačno implementirati ove godine. Dobar dio portova i konektora iz davnih dana danas su zamijenili daleko brži standardi, no također im se smanjio broj te su sada generalno podržani od strane svih dodatnih uređaja u obliku PCIe utora. Također, brojni čipovi, poput Northbridgea, kao i Southbridgea, te cache memorija i integrirana grafička komponenta sada su kompletno ukomponirani u sam procesor te više nisu na matičnoj ploči. Ono što danas muči sustave i dalje je propusnost podataka kroz sustav. Sva interakcija prolazi kroz PCIe linije te, naravno, što je sustav napredniji, to više linija podržava. Standardno, 16 linija ide direktno na PCIe utore u koje generalno ide grafička kartica, no postoji pregršt drugih mogućnosti, od mrežnih, zvučnih i drugih kartica. PCIe 4.0 velika je stvar jer za duplo povećava propusnost po liniji, što, pak, otvara nove brzine kod SSD pohrane, koja svakih nekoliko mjeseci probija rekorde s bržim i bržim opcijama.

ASRock X570 PG Velocita

Trenutno najbrži čipset jedini je koji u potpunosti podržava PCIe 4.0 standard te radi njega mora imati i aktivno hlađenje jer obrada tolikih podataka ipak kao rezultat ima i zagrijavanje. Ploča podržava i ogroman broj procesora iz serija 2000, 3000, 4000G, kao i najnoviju seriju 5000 procesora. Procesori koje ova ploča podržava dolaze sa i bez integrirane grafike, mogu imati do 16 jezgri / 32 threada, a postižu do 4,9 GHz brzine. Četiri DDR4 utora podržavaju do 128 GB RAM memorije s brzinama i preko 5000 MHz. Ova ploča, kao i sve high-end ploče najnovijih čipseta, ima već ugrađenu WiFi 6 karticu sa svim prednostima novog standarda. Uz to, dobivate i Killer 2.5G LAN priključak, koji je napokon počeo mijenjati standardni Gigabit standard u mainstream segmentu. Kada pričamo o USB konektorima, ponovno zahvaljujući PCIe 4.0 standardu imamo 3x USB 3.2 Gen2 priključka na ploči i 10x standardnih USB 3.2 Gen1 konektora, što sprijeda, što straga.

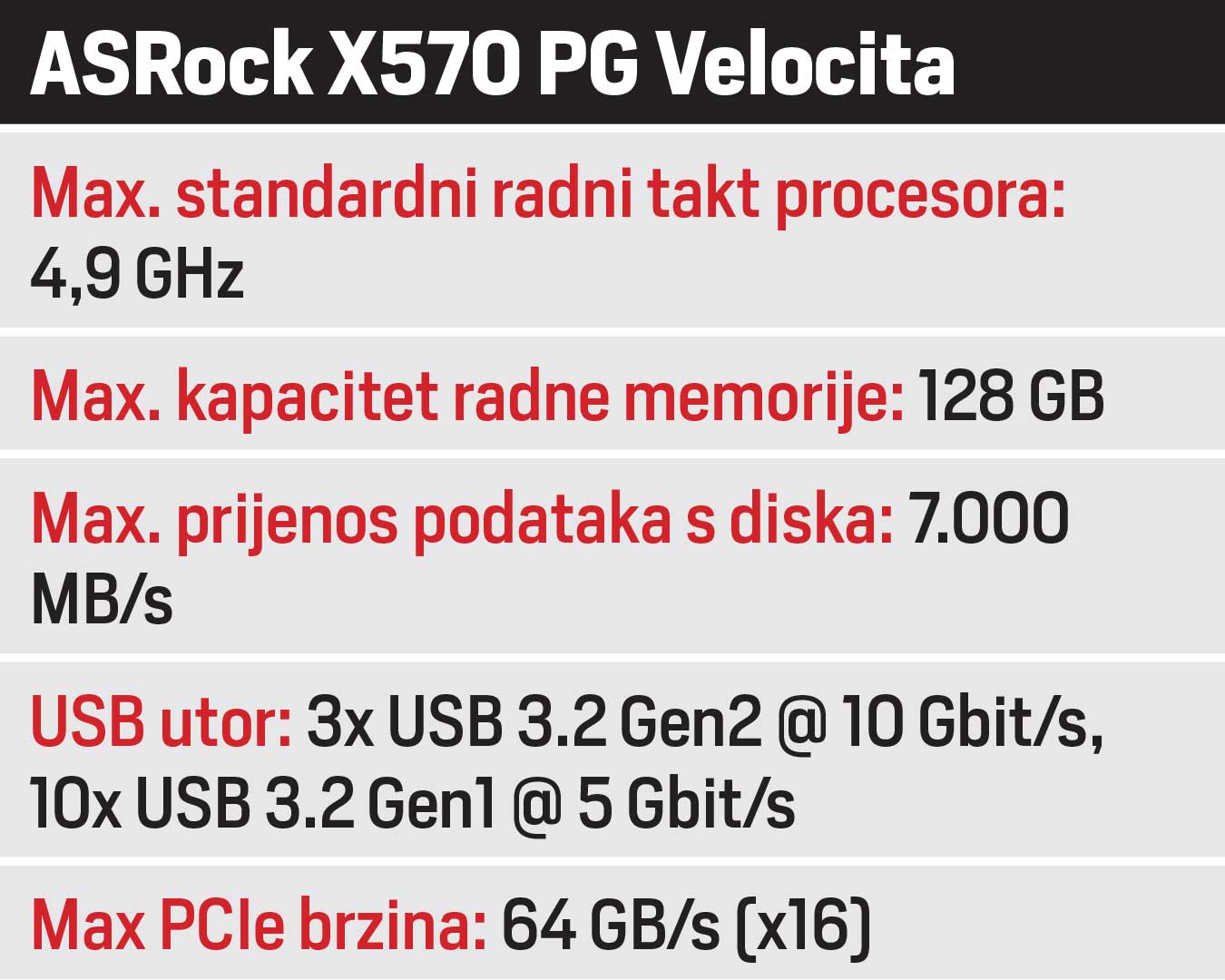

Nekad i sad maticna ploca infobox noviPCIe 4.0 se direktno povezuje i na moderne diskove za pohranu s čak četiri linije direktno do procesora preko NVMe standarda, a nedavno je predstavljen i SSD u M.2 formatu s brzinama čitanja do 7.000 MB/s, čisto za usporedbu koliko se daleko otišlo kroz sve ove godine. Ploča ima i pripremu za Thunderbolt 3.0, no ipak morate kupiti ASRockovu PCIe karticu kako biste dobili takvu funkcionalnost, ali onda imate mogućnost povezivanja do 6 uređaja koji podržavaju Thunderbolt 3 standard u lanac bez ikakvih problema. Kada gledamo generacijski, jasno je koliko se promijenio i dizajnerski jezik kod ploča. Dok su se davnih dana skrivale u kućišta, danas ih se ponosno pokazuje svijetu.
